Предусилитель для диапазонов 160/80м (v1)

Сергей RW3XA, февраль 2014

Для совершенствования качественных показателей загородного DX-инга, Игорь RW3XW расчитал и вместе с R3XX и RW3XZ установил малошумящую приемную рамочную антенну для 160/80м. Но антенна имеет усиление около -30db и для ее использования необходим предусилитель, иначе слабый полезный сигнал эфира теряется в шумах трансивера :-)

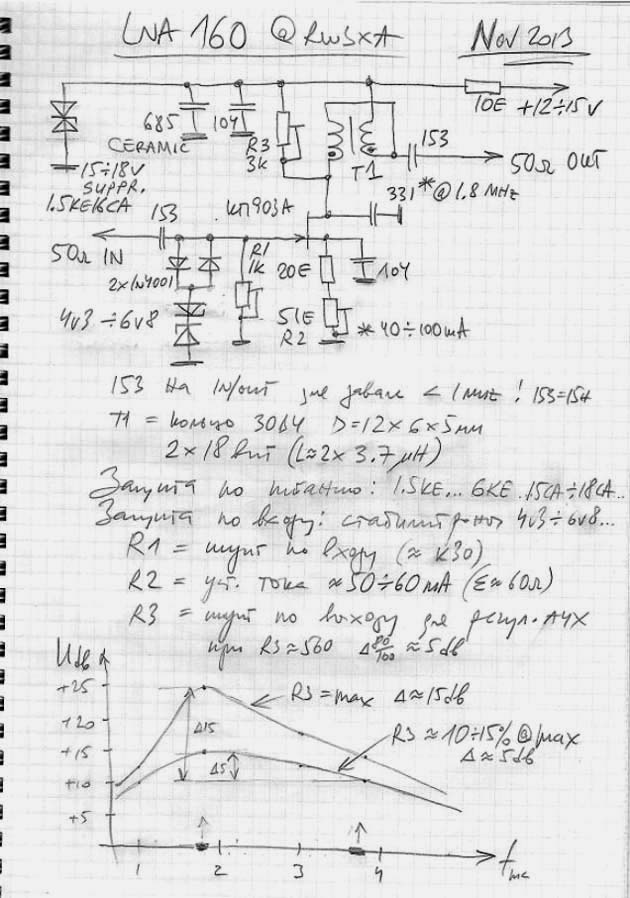

В октябре 2013г., было сделано несколько предусилителей на транзисторах КТ610А, КП902 и КП903А. Лучшим оказался изготовленный на транзисторе КП903А. Ток покоя выбирался в пределах 50-60мА. Однако через некоторое время эксплуатации, транзистор вышел из строя (пробой перехода затвор-исток) из-за сильной наводки во время передачи SSB на 3.8MHz. Соотвественно потребовалась и была сделана доработка конструкции для защиты предусилителя от перегрузок по входу и питанию. Эта доработанная схема приведена ниже. Опять же, все видно на схеме. Конечно, вход защащается и отключением от антенны. Казалось бы, красиво установить саппрессор на входе, т.е. вместо стабилитронов. Но это нецелесообразно, т.к. двуполярные саппрессоры на 4-6В имеют емкость порядка 4000-6000пф, и диодный ограничитель будет по ВЧ шунтироваться саппрессором, соответственно ограничитель будет работать ограничителем напряжения и при этом расширителем спектра НЧ радиовещательных станций. Т.е. всполохи, шорохи и прочая нечисть будет гарантирована, то же будет и с 1-2-3-4-мя парами ограничительных диодов 1N4001, если они без стабилитронов. А дополнительные стабилитроны на 4-6В начнут работать только после 5-7В ВЧ на входе. Их емкость 200-300пф, т.е. это тоже не идеал для данной задачи, но наиболее простой и эффективный вариант защиты входа. В реальной конструкции установлено две последовательные цепочки встречно-параллельных диодов 1N4001 и они последовательно со стабилитронами. И даже при этом, по наблюдениям RW3XW, иногда бывают проскакивают всполохи от вещалок, т.е. желательно ставить штуки 3-4 цепочки диодов, естественно, оставляя стабилитроны...
