Игорь RW3XW, февраль 2014

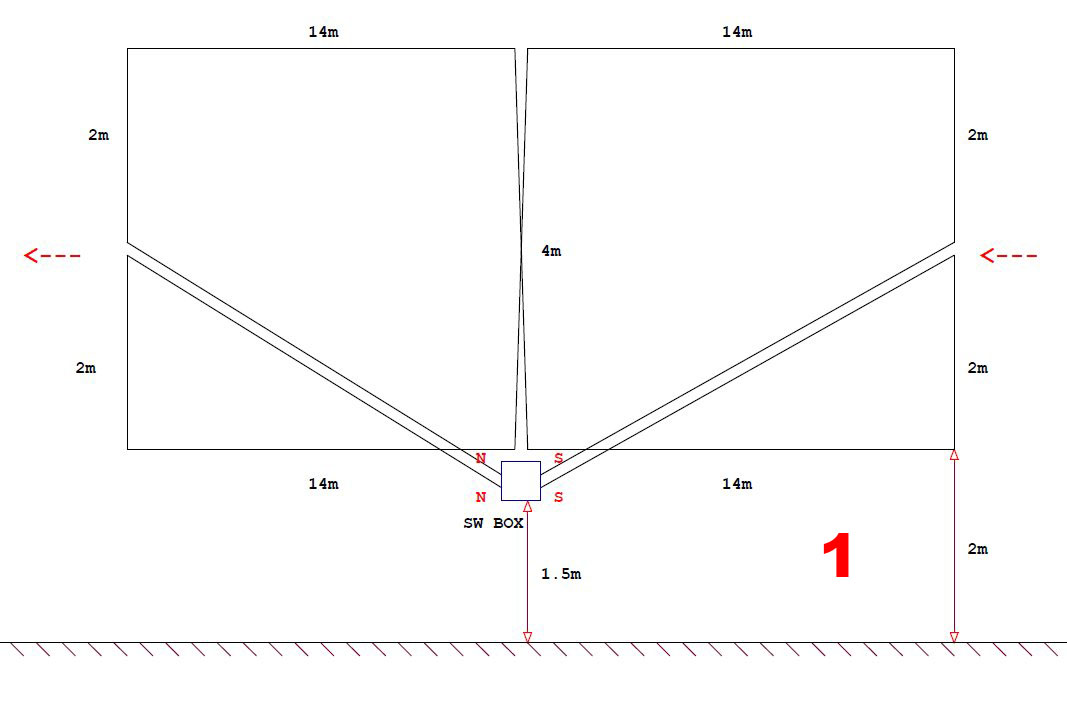

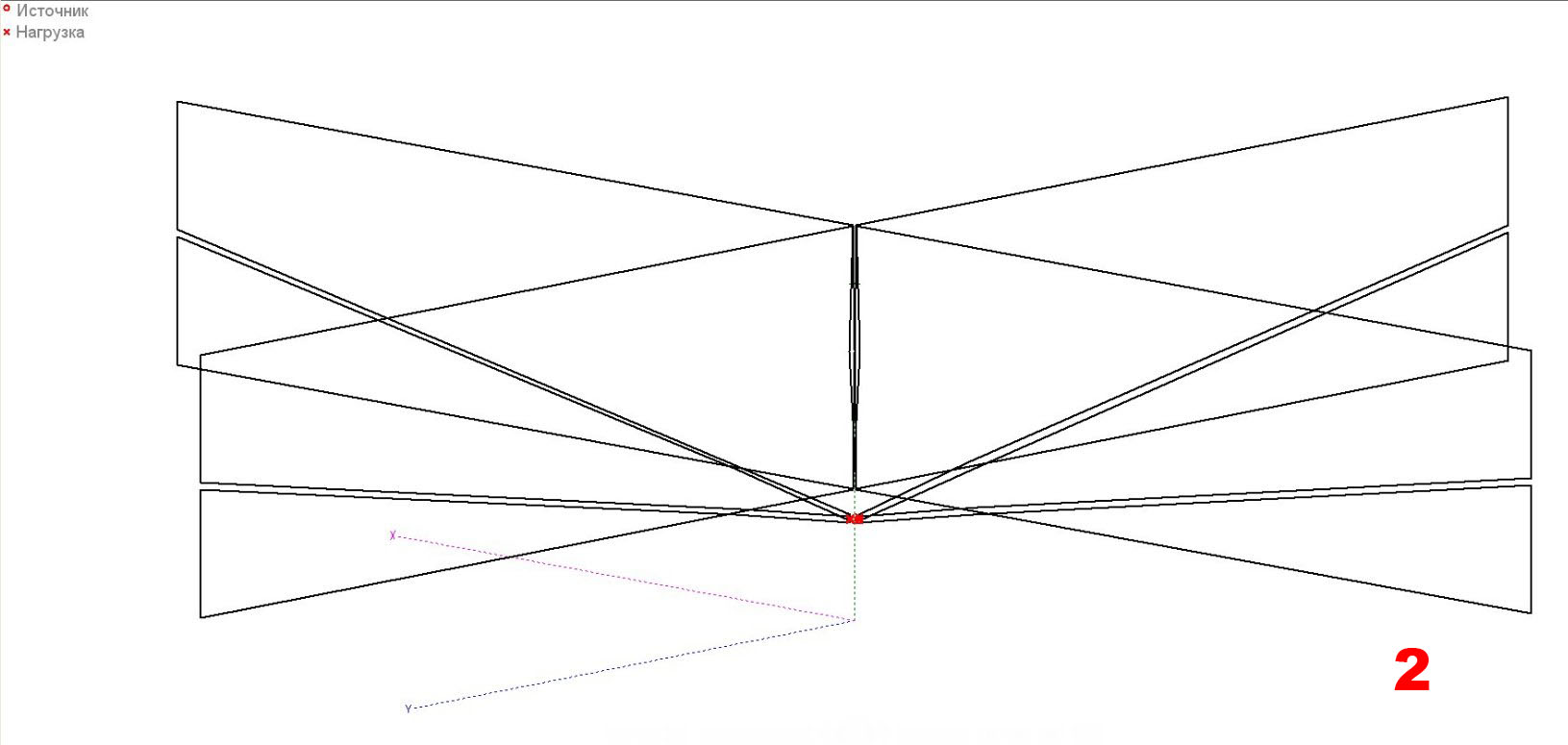

Идея конструкции этой антенны родилась из-за невозможности, в определенный период времени, разместить антенны Бевериджа на все направления. За основу взята антенна по материалам статьи - "Переключаемый двойной флаг", Игоря Гончаренко, DL2KQ. Размеры были сделаны по-максимуму свободного места для увеличения усиления последней. Размеры одной рамки указаны на рис.1. Антенна разместилась на участке в 4 сотки, 20Х20 метров. Линии питания были опущены вниз, в отличие от оригинала, на уровень полутора метров для удобства настройки антенны. Вид всей антенны в изометрии на рис.2.

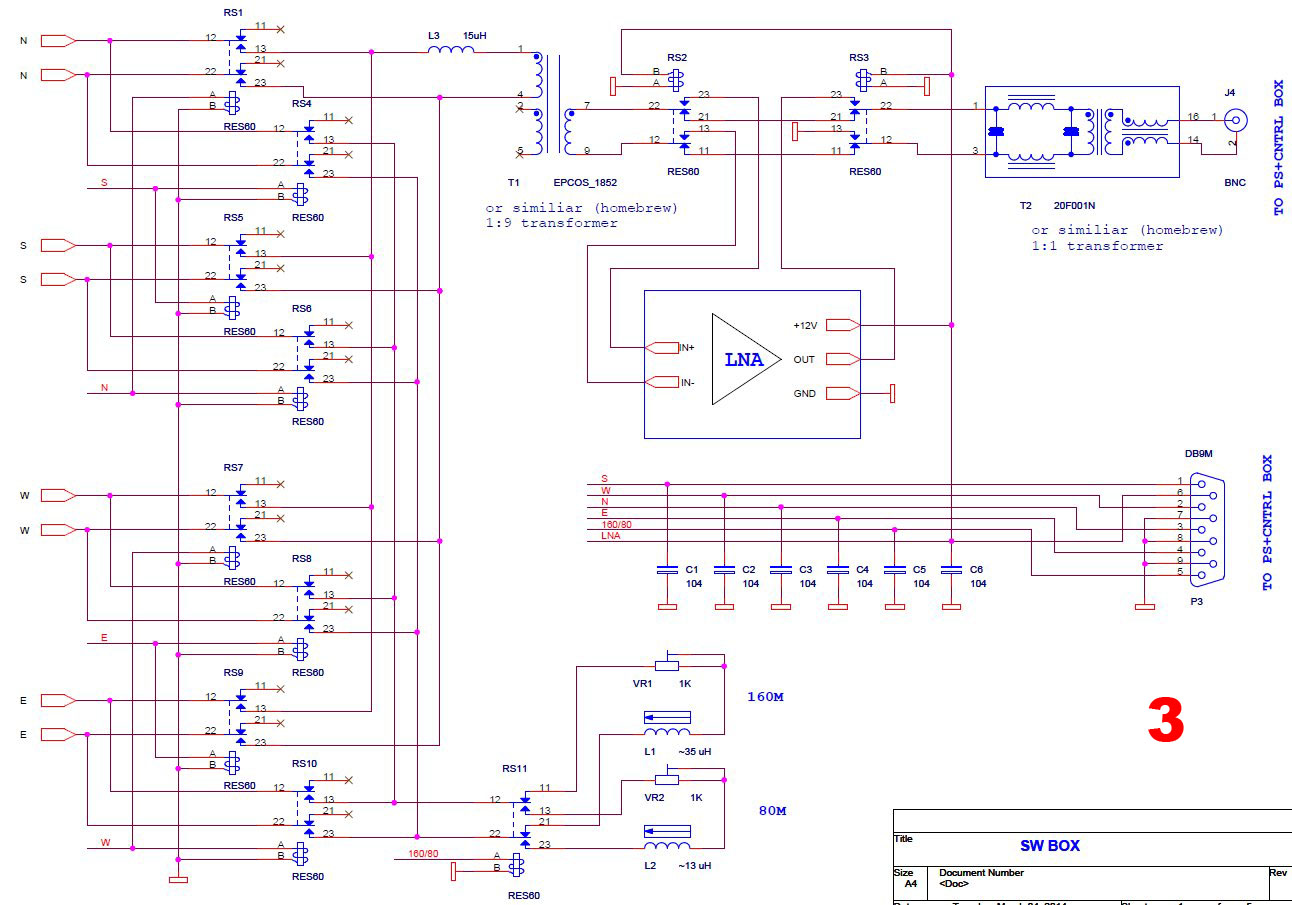

Две перпендикулярных рамки коммутируются в четыре направления при помощи блока коммутации. Так, как диаграмма антенны в горизонтальной плоскости - кардиоида, то для наибольшего подавления нежелательных сигналов были выбраны основные направления таких сигналов - Запад (Европа) и Юг (Украина). Остальные получились соответственно. Файлы моделей антенны по диапазонам - df_v1_80.maa для 80-ти и df_v1_160.maa для 160-ти метровых диапазонов соответственно. Схема блока коммутации антенны изображена на рис.3:

Для настройки антенны по подавлению использовался маяк, установленный на расстоянии в несколько лямбд и по направлению минимума диаграммы направленности. Настройка прозводится при помощи подстроечных идуктивностей и резисторов, L1/VR1 для 160-ти метрового и L2/VR2 для 80-ти метрового диапазонов. Надо признаться - настройки получаются довольно "резкими". Настройки делал "на слух", при отключенной АРУ в приёмнике. В схеме коммутации, в качестве согласующего трансформатора сначала был применён трансформаторр фирмы EPCOS 1852 для SHDSL, с коэффициентом трансформации 1:5 по сопротивлению, для пробы. Впоследствии, ввиду больших потерь, трансформатор был заменён на самодельный трансформатор 1:9 (2 на 6 витков) на магнитопроводе BN-73-202. Для развязки фидера с антенной был применён стандартный Ethernet 10-BaseT трансформатор 20FN001N со встроенным LPF -30db@30MHz что, в общем-то, не помешает. Но, можно применить самодельный 1:1 трансформатор, описаний, которых довольно много в Интернете. И даже просто - использовать запорный дроссель, витков 10 кабелем на феррите большой проницаемости (хорошо подходят для таких целей феррит от ОС CRT мониторов или телевизоров), в месте подключения к блоку коммутации. В качестве усилителя, без которого антенна малопригодна на 160-ти метровом диапазоне, был применён имеющийся в наличии видеоусилитель для систем видеонаблюдения ДУ-1Б. Схема такого усилителя представлена на рис.4 Эта схема была доработана для применения в качестве МШУ, и в конечном итоге имеет такой вид - рис.5.

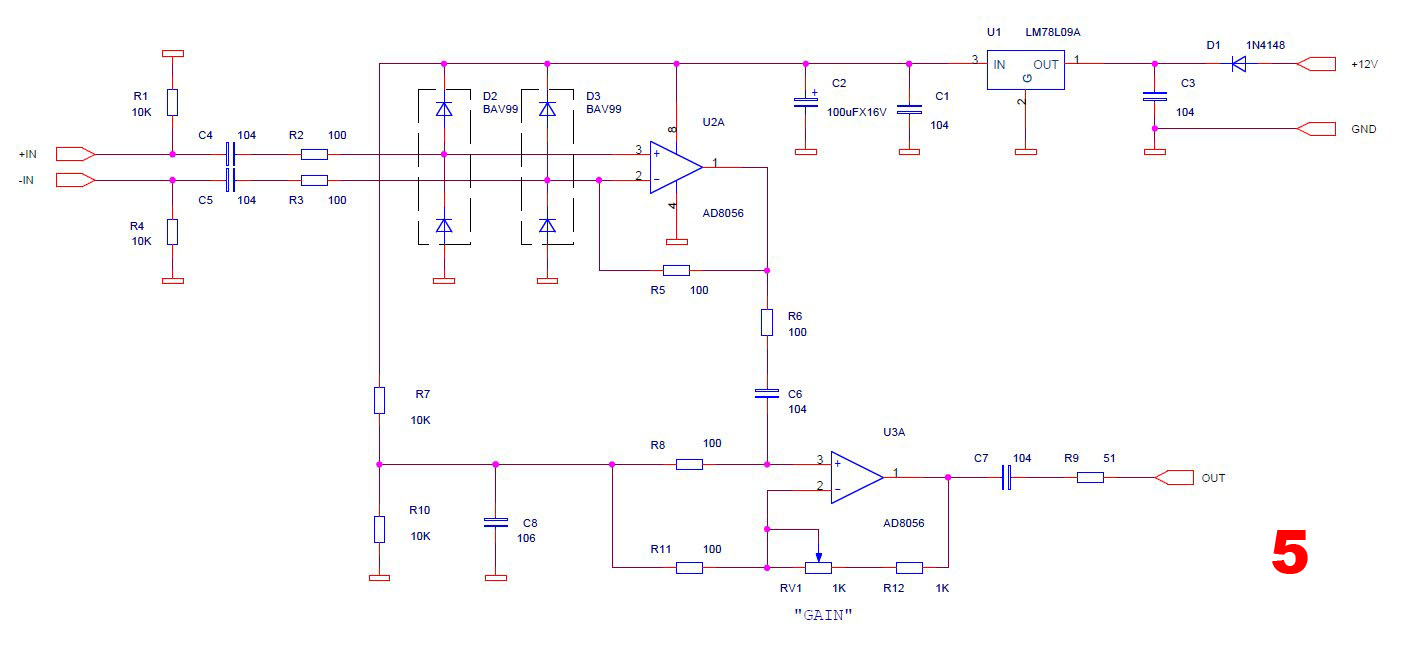

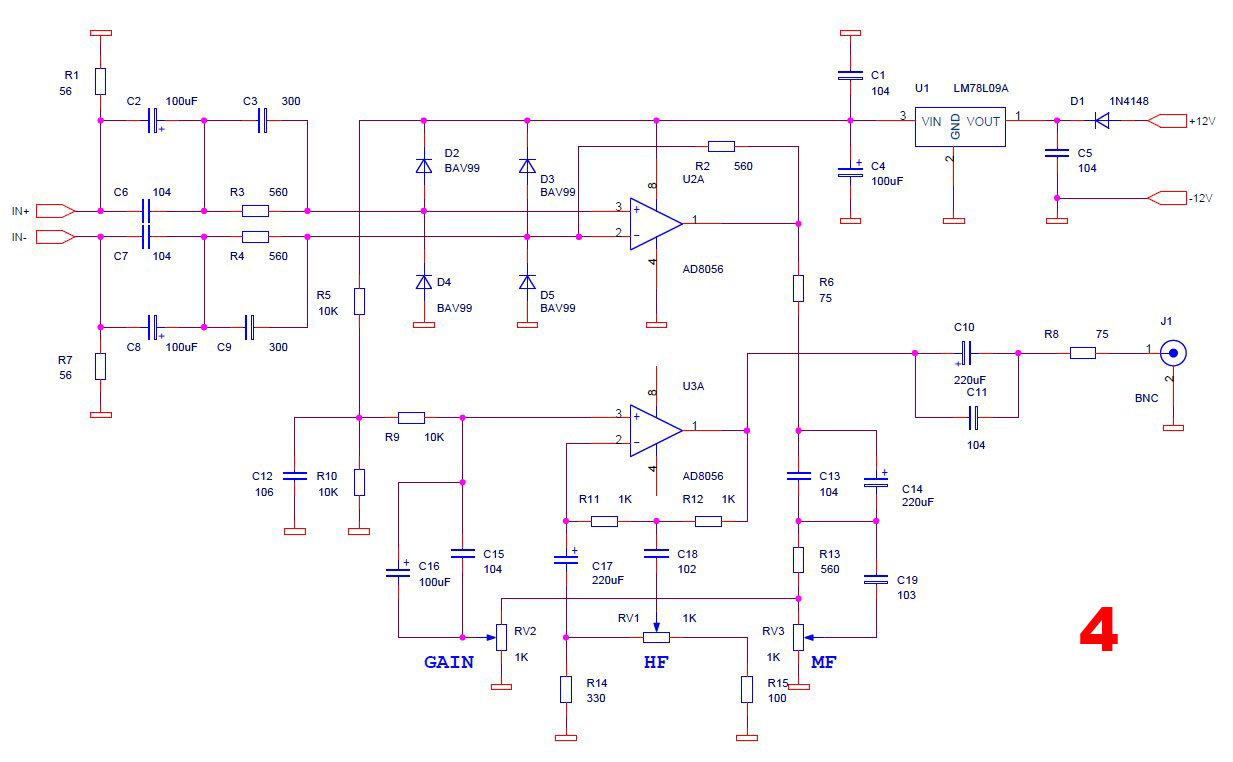

В последствии, во время эксплуатации антенны Сергеем, RW3XA были изготовлены и испытаны несколько вариантов усилителей на КТ610А, КП902 и КП903А.

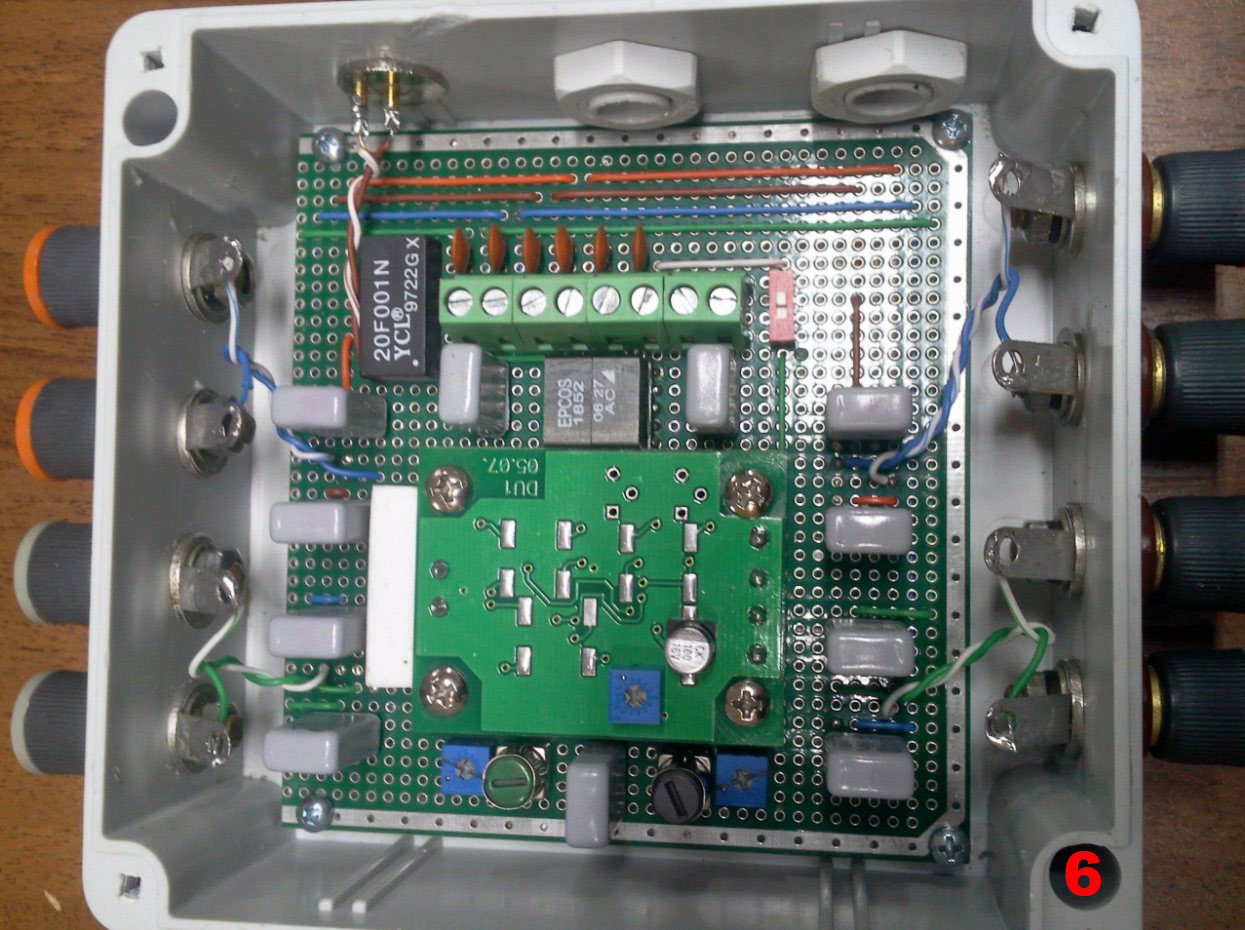

Лучшим вариантом оказался усилитель на КП903А который работал до перехода на использование удаленного коммутатора приемных антенн. Конструкция блока коммутации показана на фотографии - рис.6.

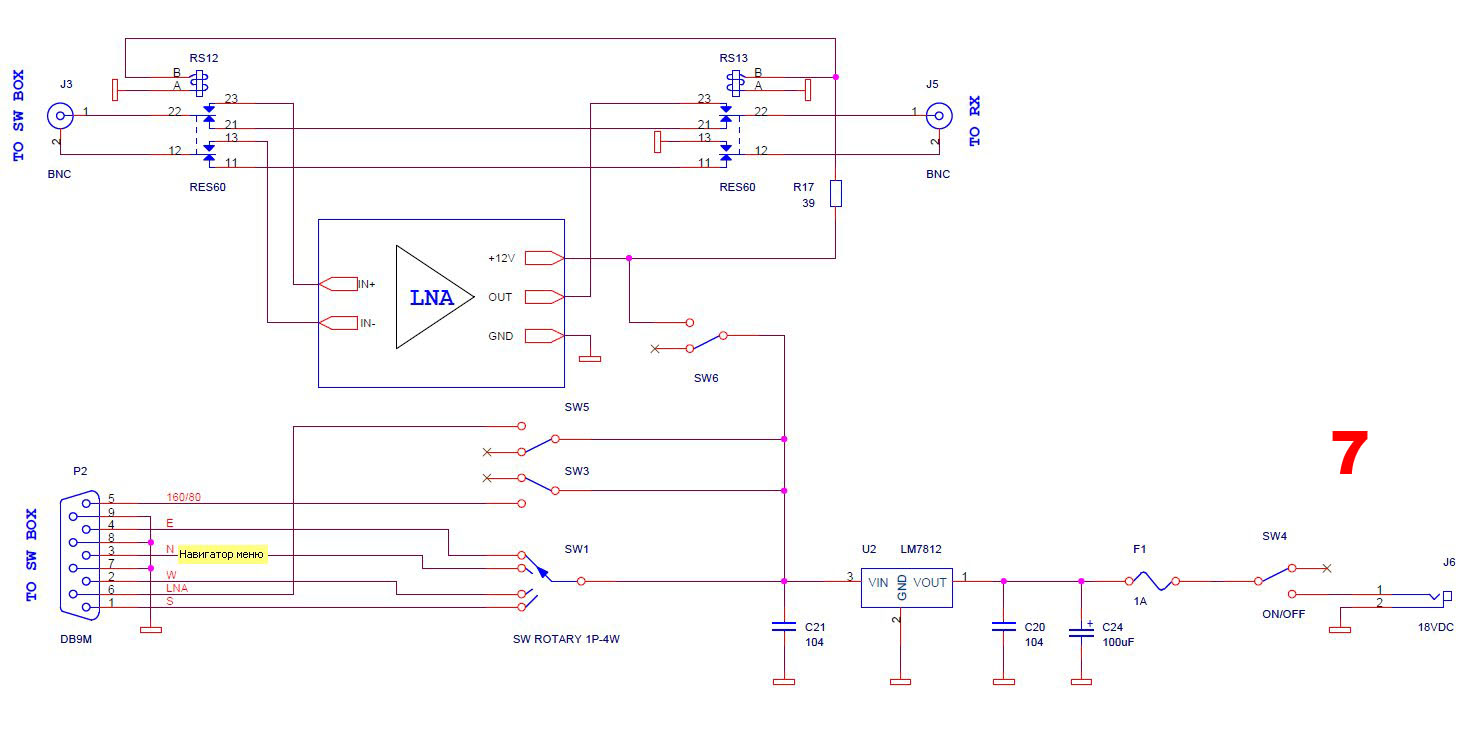

Усилитель установлен на переходных (разъемных) колодках для удобства замены и виден в центре фотографии 6. Блок управления (Рис.7) состоит из 12-ти вольтового стабилизатора, переключателя направлений, тумблера переключения диапазонов, и тумблера включения предусилителя в блоке коммутации и в блоке управления. Предусилитель в блоке управления был предусмотрен для случаев выхода из строя внешнего усилителя. Вся схема питается внешним трансформаторным, не импульсным, во избежание дополнительных помех, адаптером 220VAC/18VDC. Не буду вдаваться в субъективные оценки работы антенны, но полученное соотношение сигнал/шум, конечно же, лучше чем в случае приема на 30-ти метровый вертикал. Что, собственно и требовалось от неё. Антенна используется в основном на 160 и 80 в качестве обзорной, но иногда имеет преимущество перед передающими антеннами и на более высокачастотных диапазонах. Большинство станций, которые уверенно принимаются на эту антенну, просто не слышны на передающую.
