Усилитель мощности на 2xГУ43Б

Сергей RW3XA, Игорь RW3XW,  январь 2017

Материал посвящен глубокой модификации усилителя мощности на базе Р140, для использования в нем 2-х ламп ГУ43Б. На загородной позиции R3XX&Co имелся усилитель из серии первых ПЖ1. Усилитель многое "повидал" - что-то горело, сушеные мыши были и всякое другое по мелочи. После выгорания одного из последовательных анодных трансформаторов, Игорем RW3XW был сделан новый отдельный блок анодного питания, но усилитель все равно выдавал относительно мало - не более 800-900Вт. Но главное, работал кое-как из-за слишком простой схемотехники не обеспечивавшей стабильную и надежную работу в условиях постоянно "плавающей и брыкающейся" сети садового общества. В мае 2015г. Игорь предложил добавить еще одну лампу в параллель. Взялись за работу... Для второй лампы оптимально было бы использовать место для усилителя раскачки рядом с ГУ43. Сняли блок с лампой, нашли еще панельку, отчистили обе до блеска. Примерно на этом этапе кто-то незаметно "подправил стрелки" этой модификации: типа "если уж делать, так по-нормальному, если схемотехника, то корректная" и т.д и т.п. ))) И действительно, не ставить же лампы буквально "в параллель" - надо "и то и сё" все четко продумать и правильно сделать в реализации. Начали рисовать корректную схемотехнику и продумывать тонкости конструктива, сначала модуля ламп и далее всего усилителя. Так постепенно, эта по началу сравнительно простая модификация по добавлению второй лампы превратилась в радикальную переделку схемотехники и частично конструкции всего усилителя. Абсолютно новая схемотехника заменила собой все электронные узлы в ВЧ блоке (кроме БМЗ) и блоке питания. По мере воплощения в жизнь электронных переделок, в августе 2015г., дошло дело и до колебательной системы с полным ее тех.обслуживанием, профилактической разборкой и ревизией "до блеска" вариометра, всех переключателей, шин, соединений и т.д.

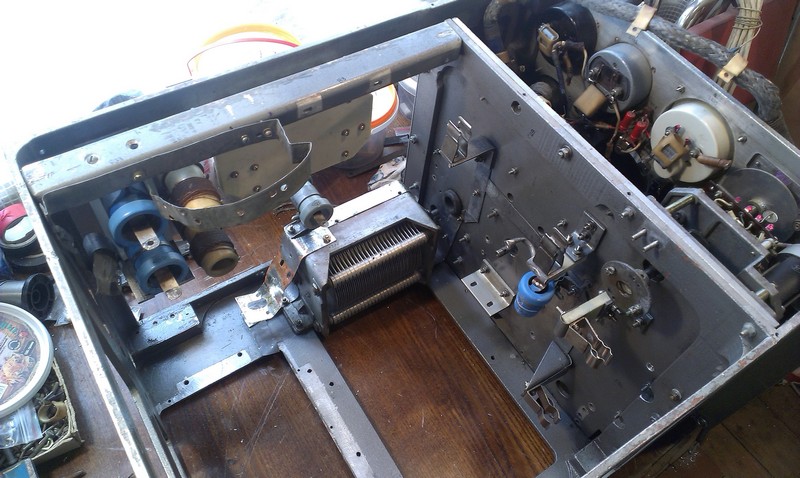

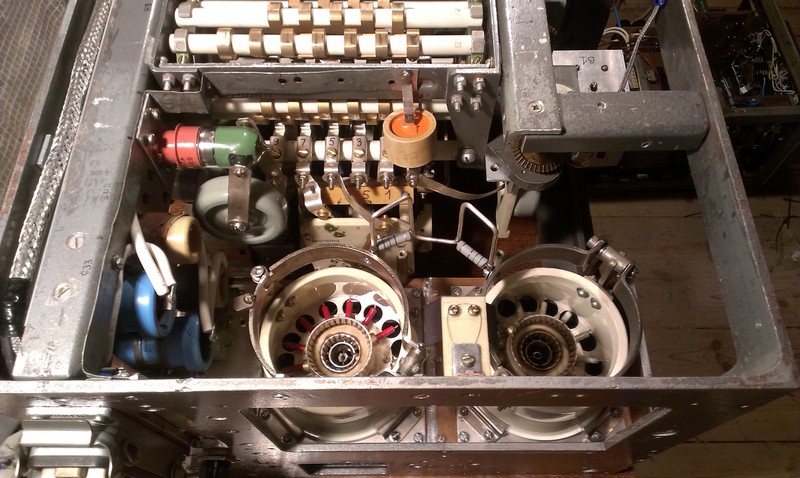

Разбираем...   ...собираем!

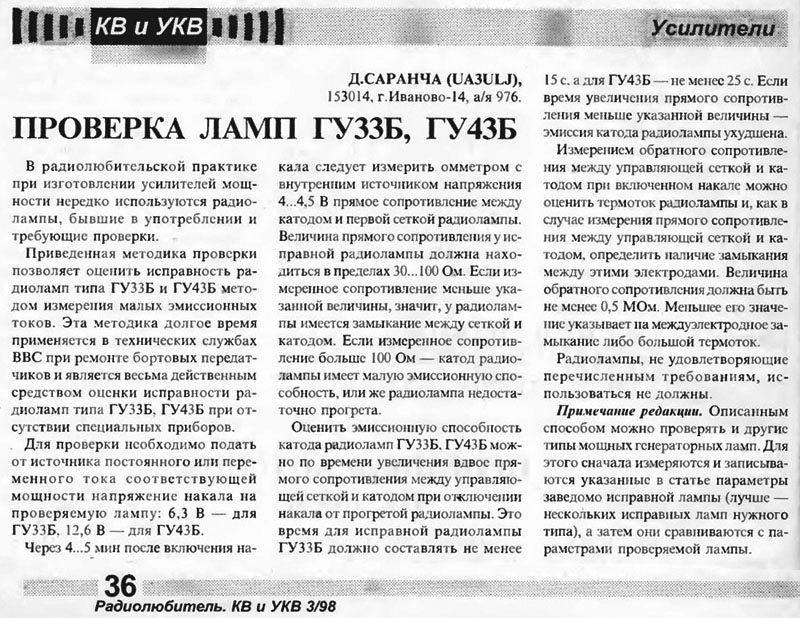

Обзорно, итоговая схемотехника приведена ниже в виде картинок, а также доступна и одним файлом - pa2xgu43_33final.pdf. Хронологические фото процесса модификации и результата приведены в фотогалерее. Печатные платы нарисованы в SprintLayout и изготовлены по ЛУТ - pa2xgu43_v27.lay6. Модификация колебательной системы взята с сайта F1FRV - там описана весьма серьезная проработка КС и есть вариант для нашего случая с 2xГУ43Б. Перед установкой ламп, проверили их по методике, которая позволила весьма точно определить состояние ламп, провести их отбраковку и выбрать лучшую комбинацию. По факту оказалось, что из имевшихся, только 1 шт. - хорошая, 1 шт. - "так себе" и 4 шт. - уже отработали свое. Через некоторое время выяснилось, что та которая "так себе" имела еще одну особенность - в холодном состоянии ее первая сетка периодически коротила на катод, а после прогрева в течение 1-30мин КЗ исчезало. Но этот нюанс отлично отрабатывался заложенными в схемотехнику защитами (в частности, защитой по току управляющей сетки) и просто приходилось чуть подольше подождать прогрева (пока защита перестанет срабатывать) и потом все работало штатно. В последствии лампу конечно заменили. Усилитель имеет два подключения к сети 220В: все маломощные источники питания усилителя и накал запитаны через внешний стабилизатор переменного напряжения 220V/2000VA с автоматически управляемым ЛАТР, а высоковольтный блок питания подключен напрямую к распределительному щиту 220В через отдельный автоматический выключатель 25А. К сожалению, имеющаяся сеть 220В при полной нагрузке имеет существенную просадку, поэтому Ua проседает до 2500В. Оптимальный уровень раскачки составляет около 20-30Вт, при этом на выходе - 2000. Для соблюдения корректной временнОй последовательности включений/выключений использованы специализированные реле времени ВЛ-155М1, установленные на задней панели. Эти реле определяют следующие задержки:

- задержа включения - 5 мин (на время разогрева накала ламп, блокируется включения любых режимов, например, высокого напряжения и режима передачи);
- задержа включения высокого напряжения - 1 сек (задержка замыкания ограничивающего резистора в первичной обмотке высоковольтного трансформатора, для ограничения броска зарядного тока выпрямителя);
- задержа отключения - 3 мин (задержка выключения обдува ламп после отключения накала и всего усилителя).

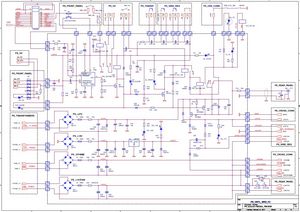

Логика управления

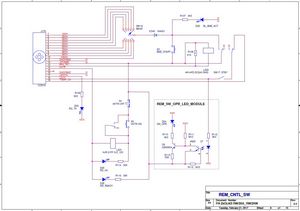

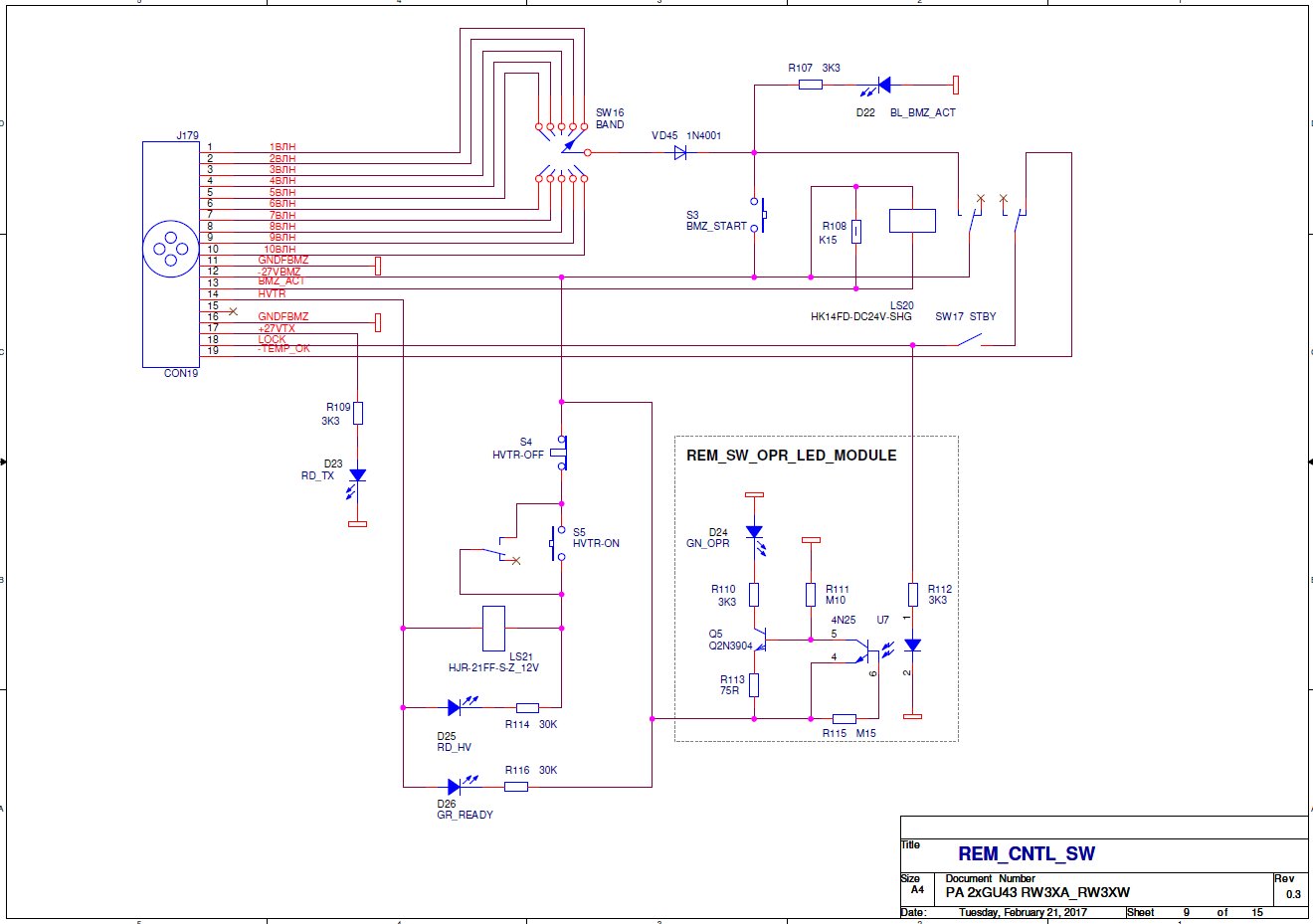

Выносной пульт управления

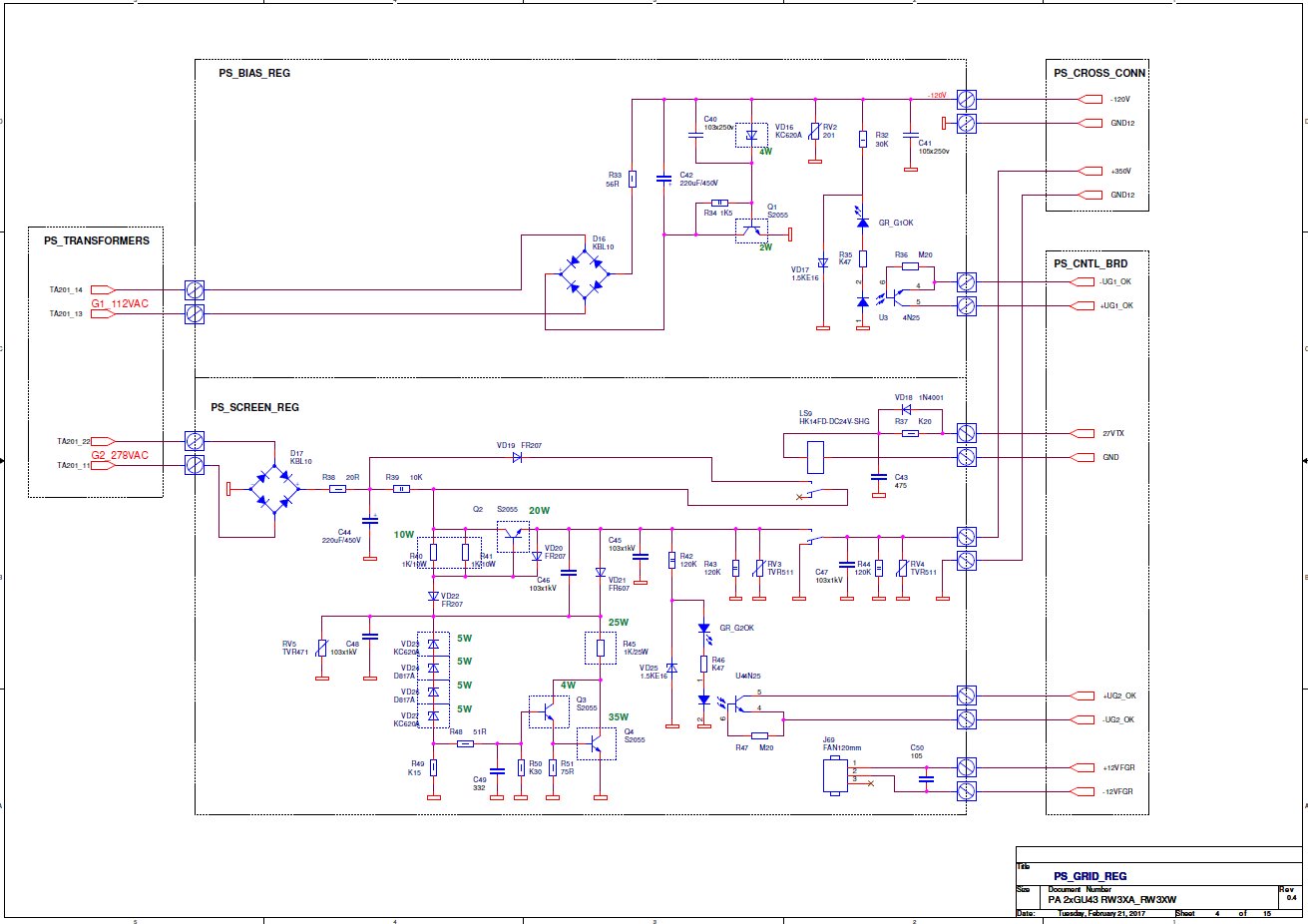

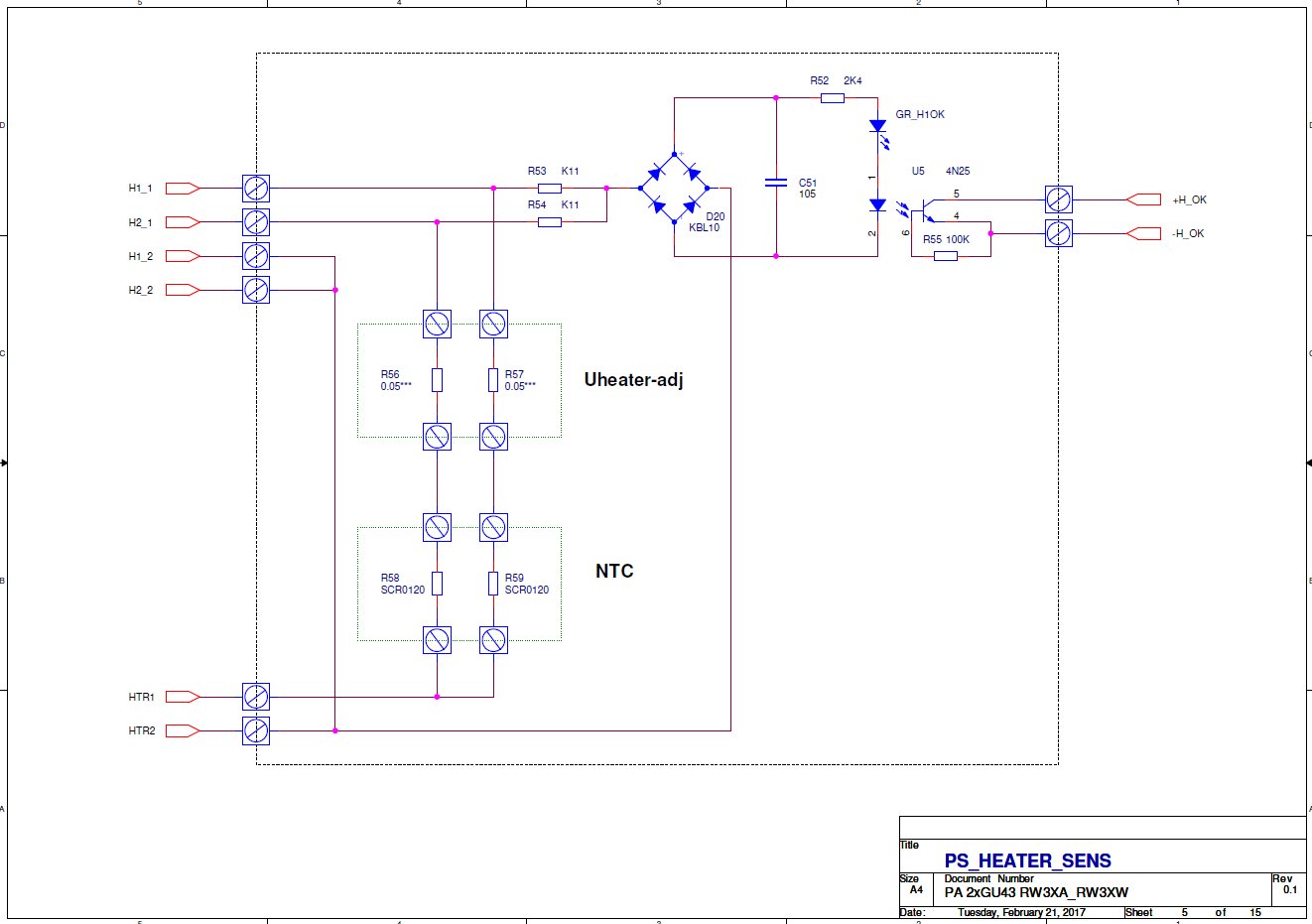

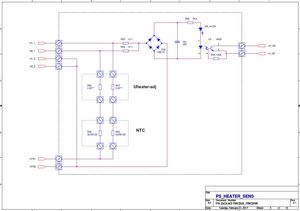

Стабилизаторы управляющей и экранной сеток   Накальные ограничители и сенсоры

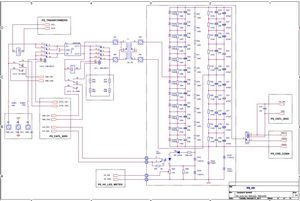

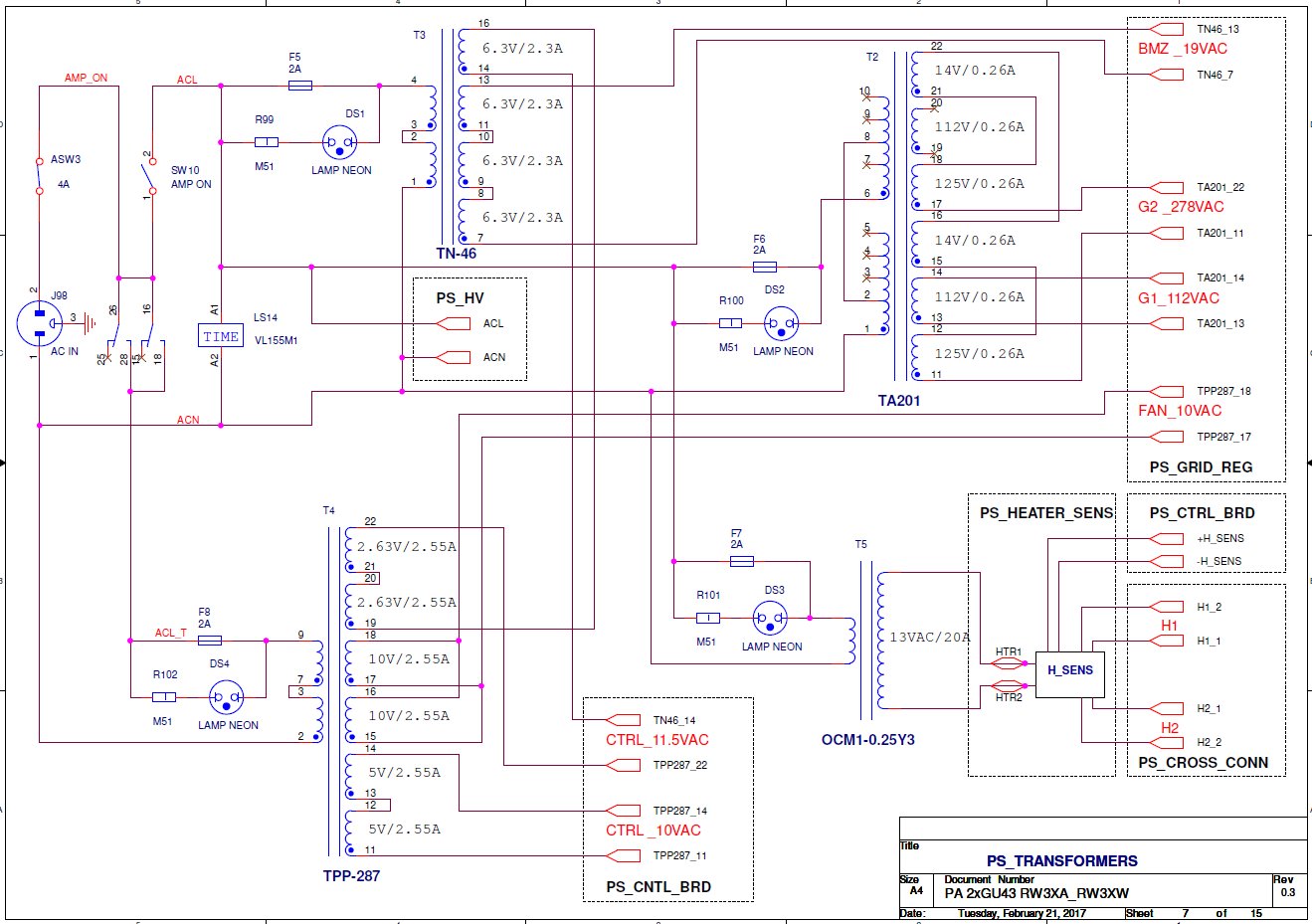

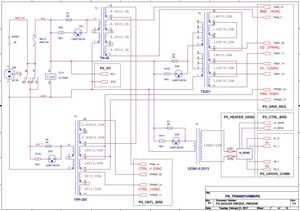

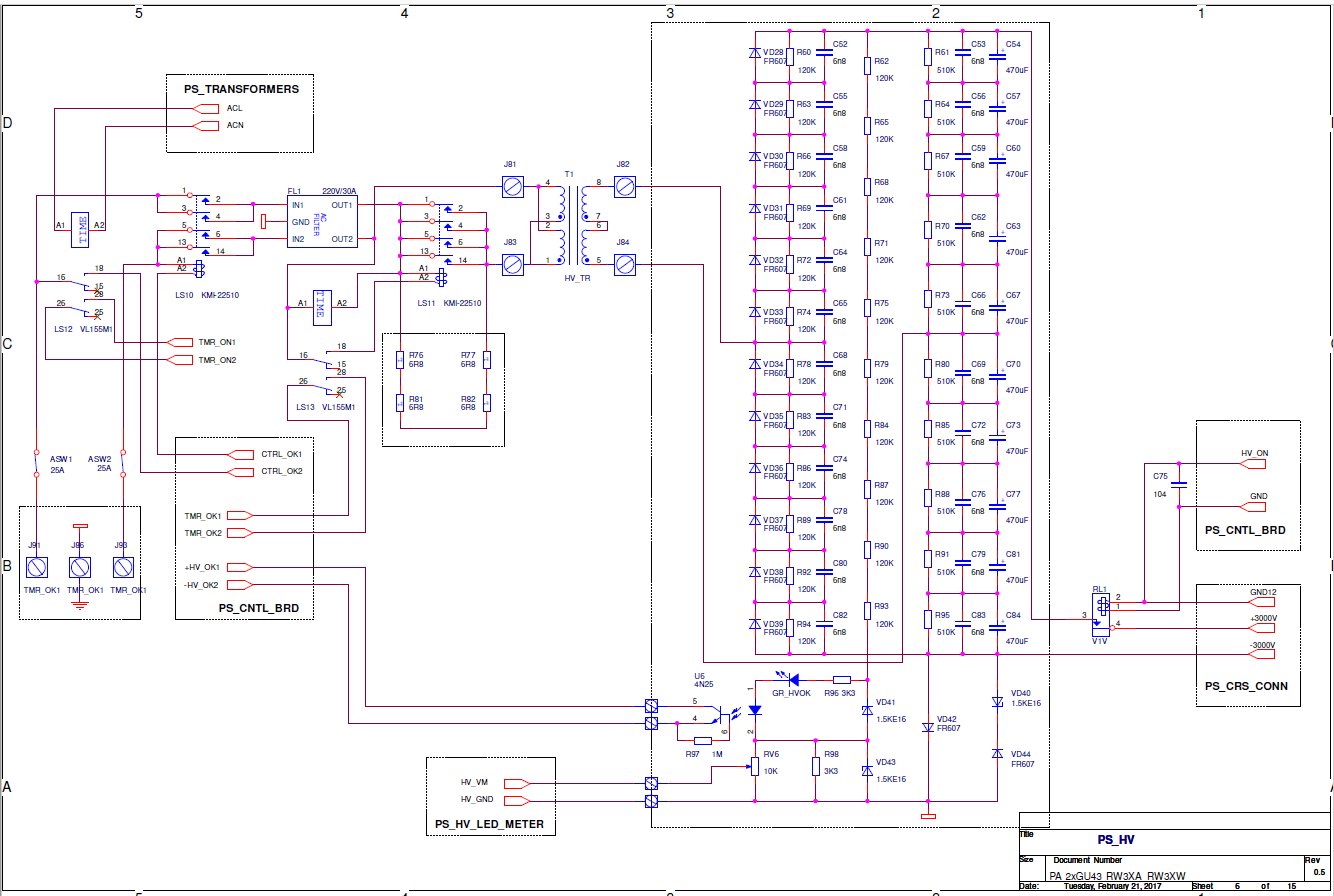

Высоковольтный блок   Трансформаторы источников питания

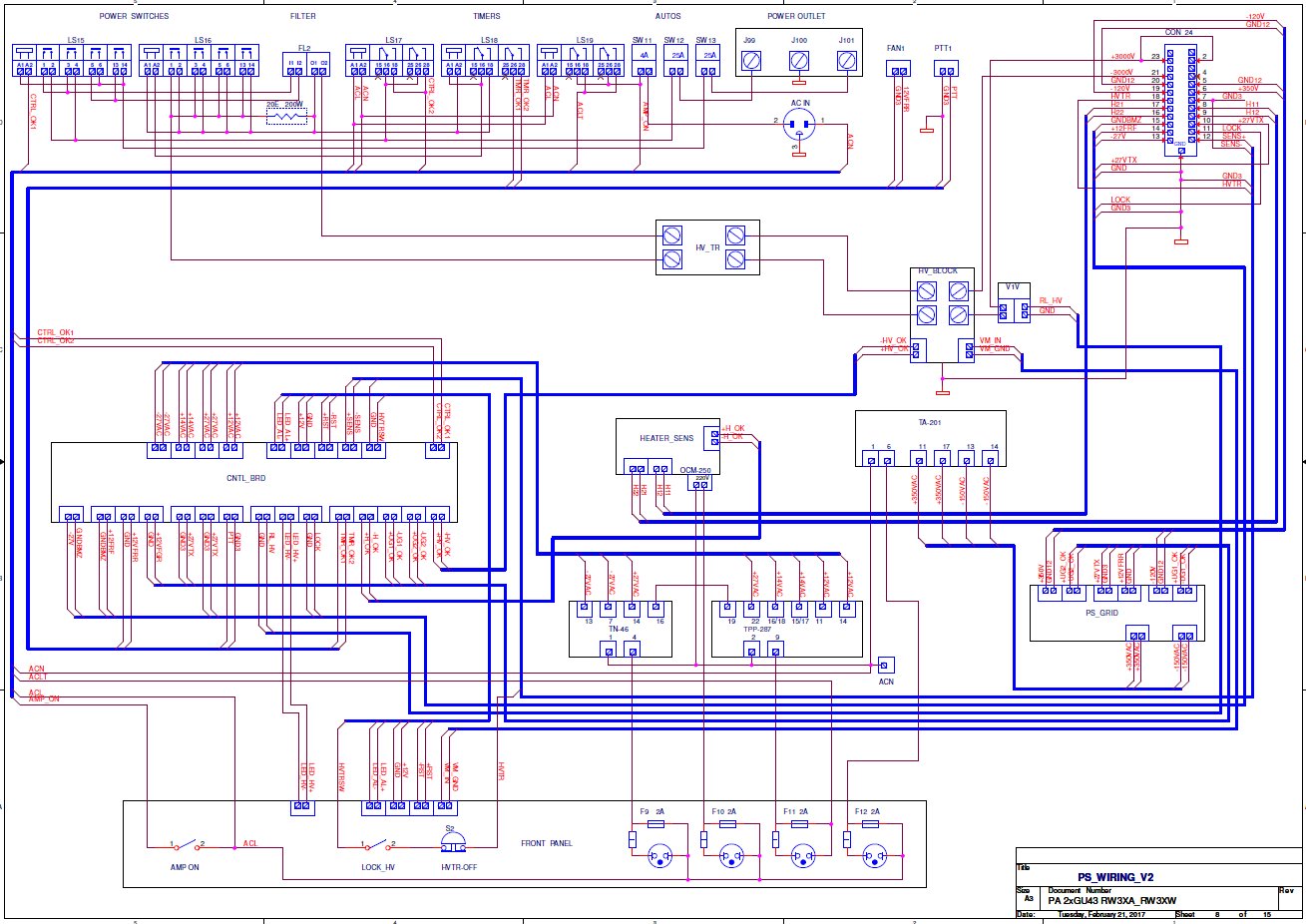

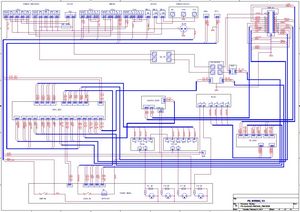

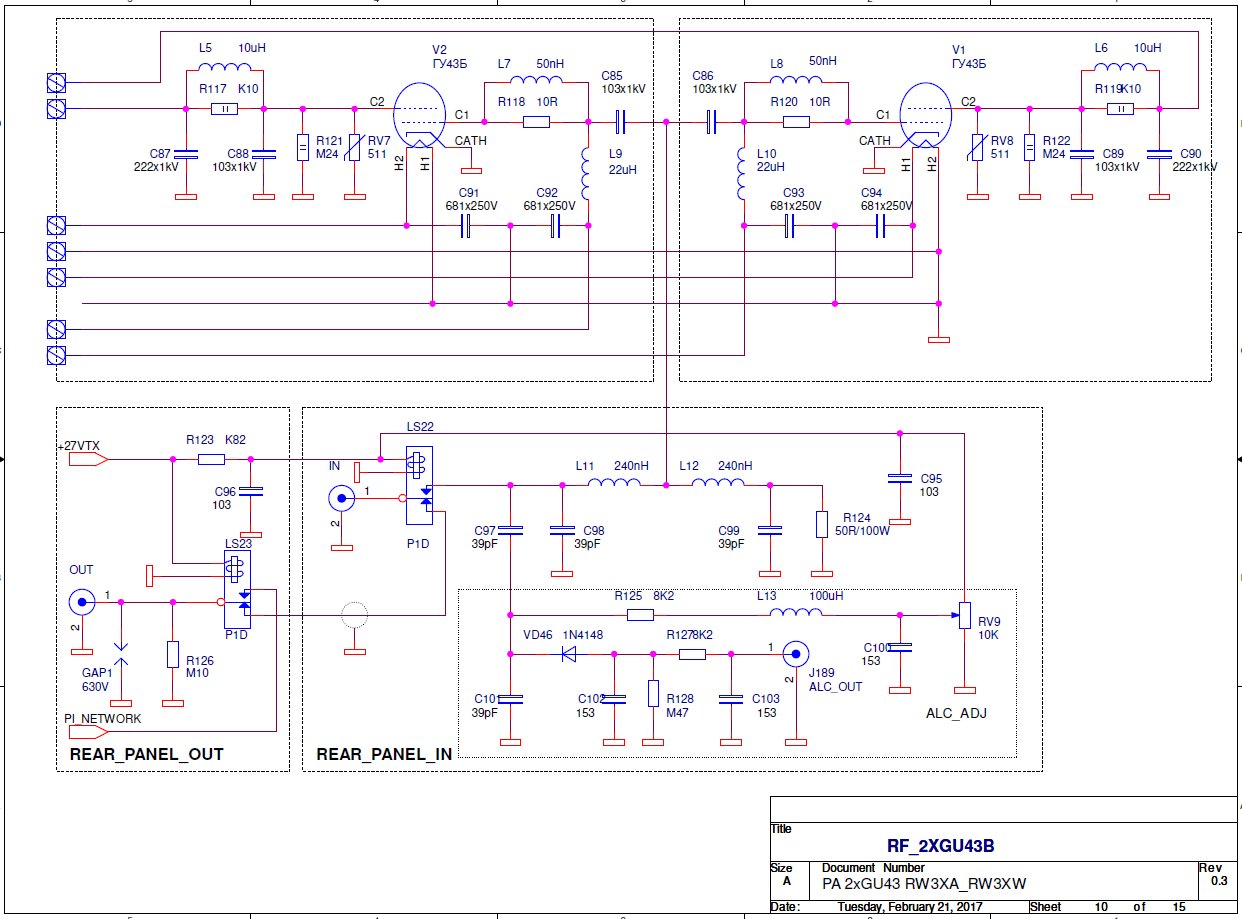

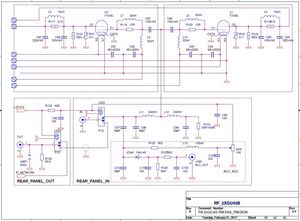

Разводка в блоке питания   Ламповый модуль

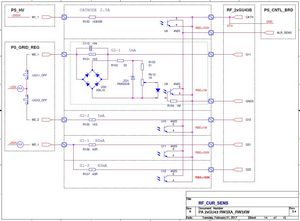

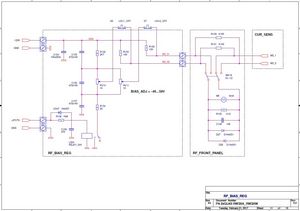

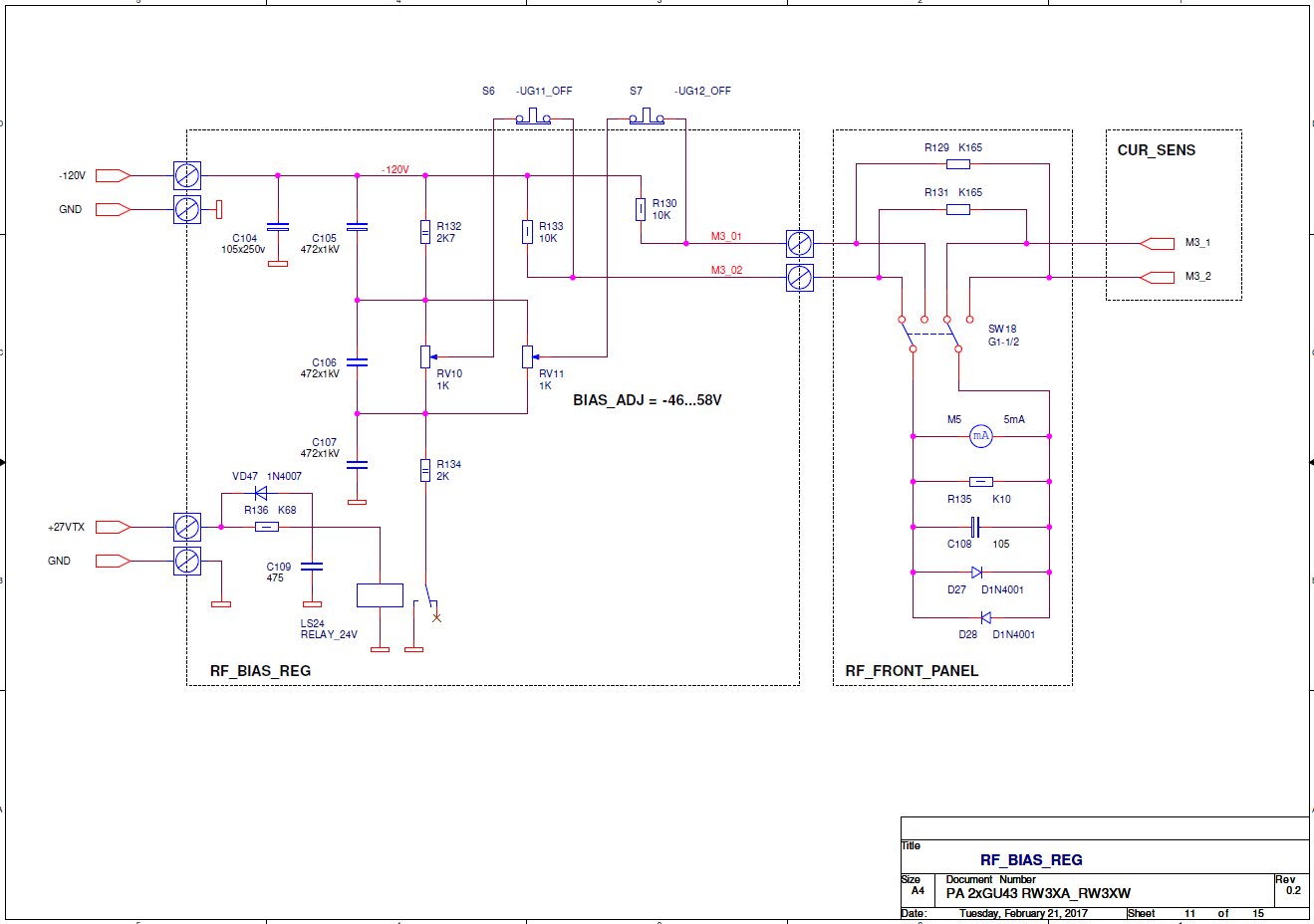

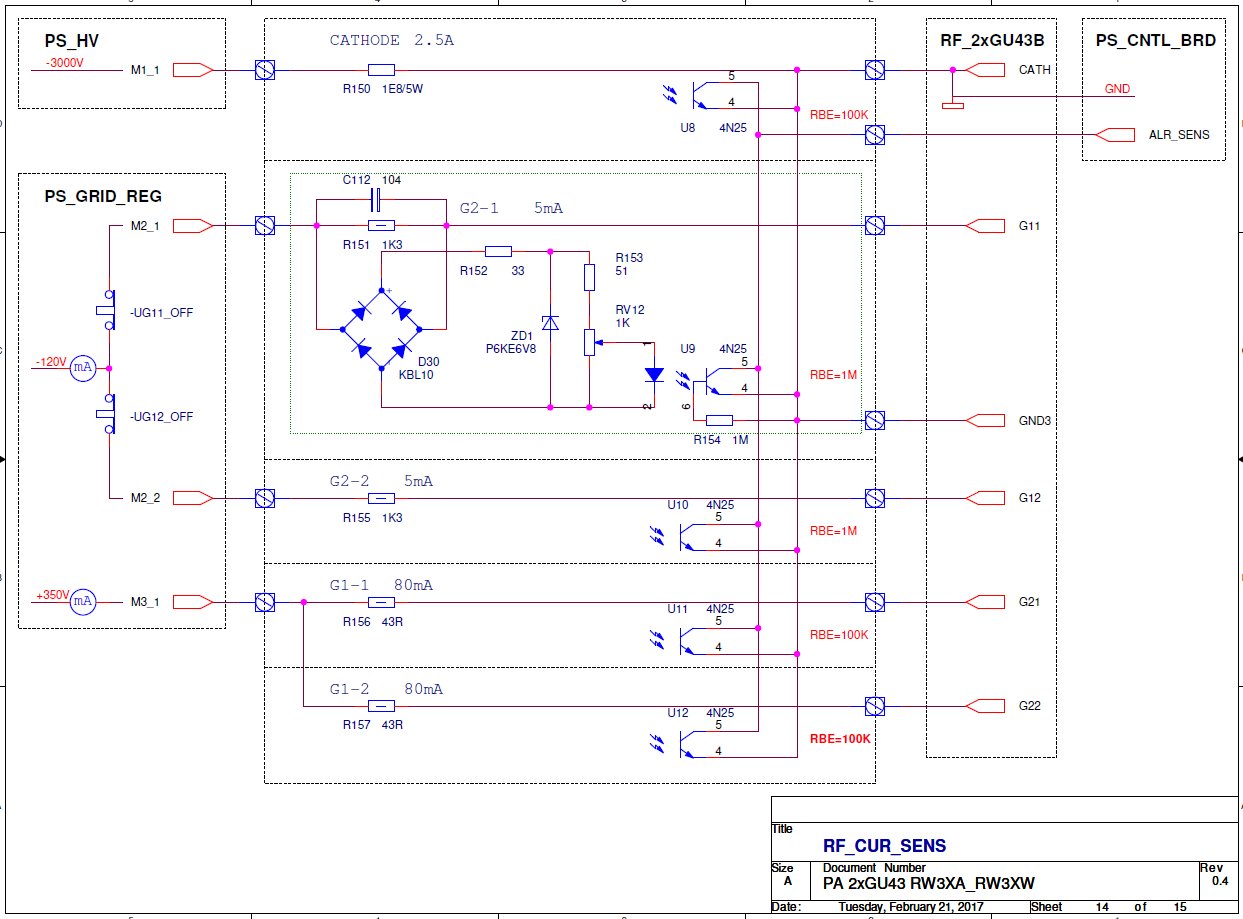

Регулировки по управляющим сеткам   Токовые сенсоры

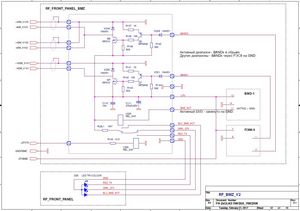

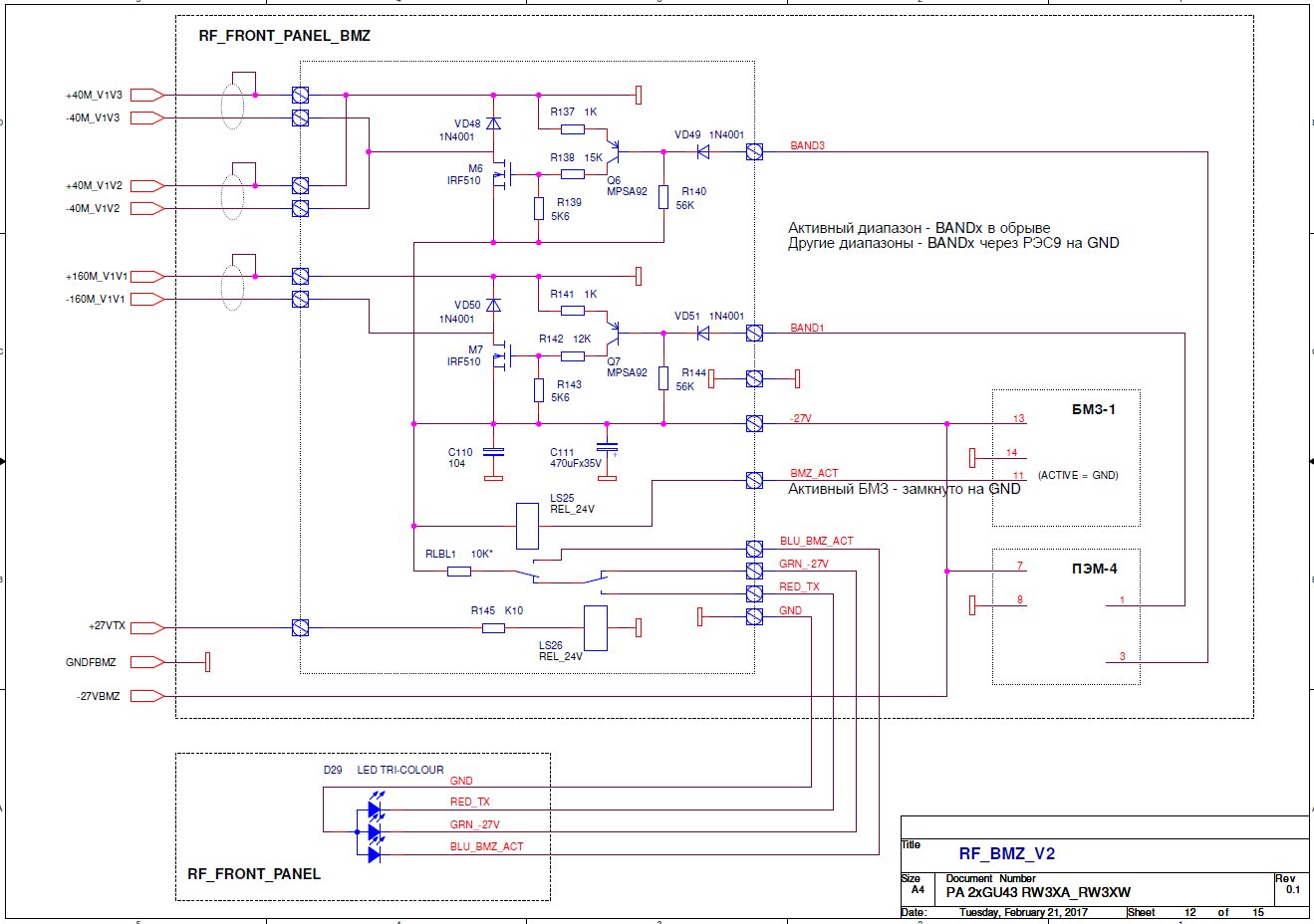

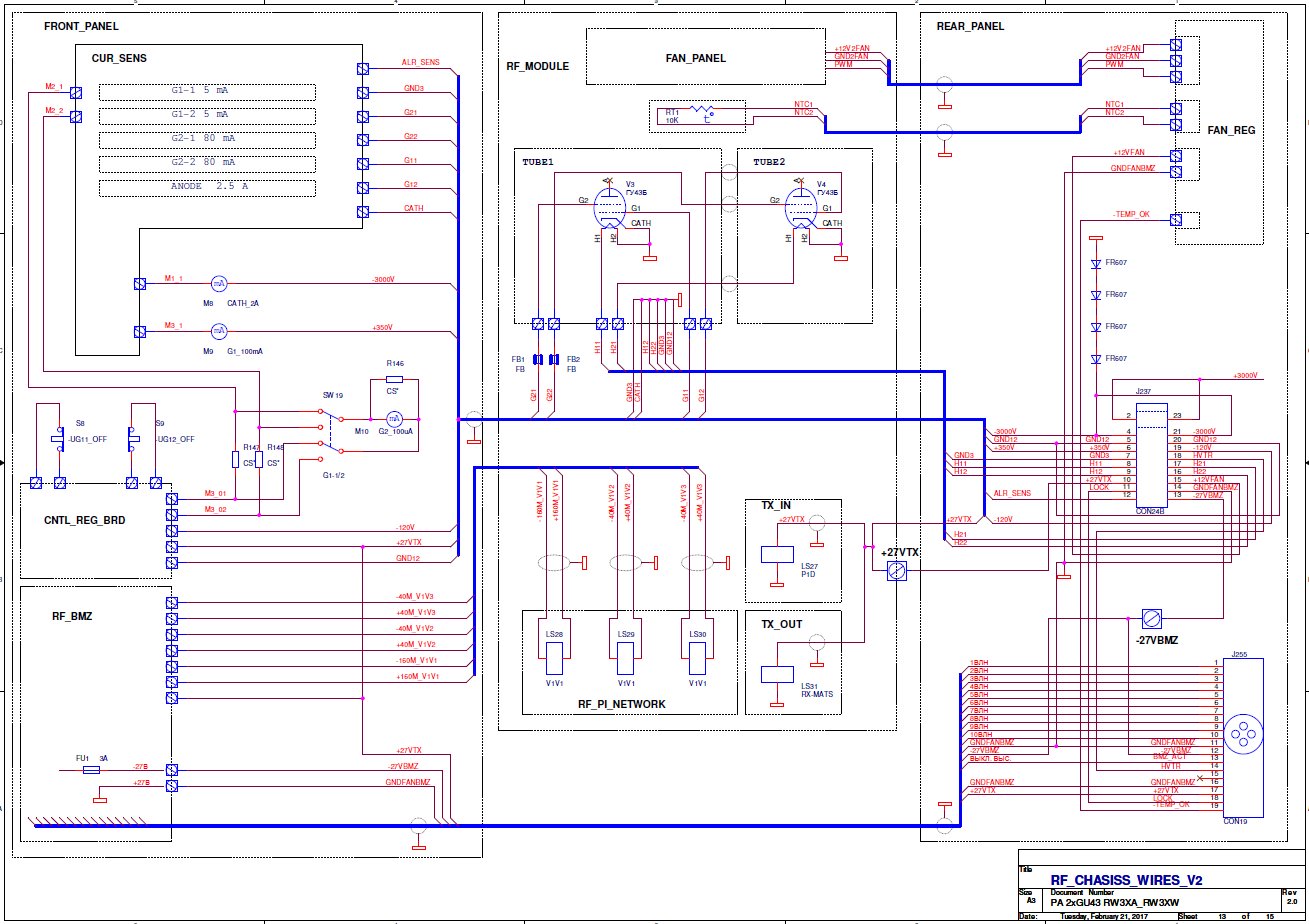

Модификация БМЗ   Разводка в ВЧ блоке

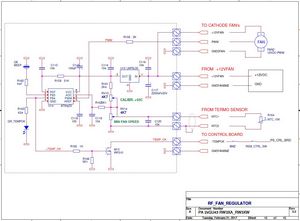

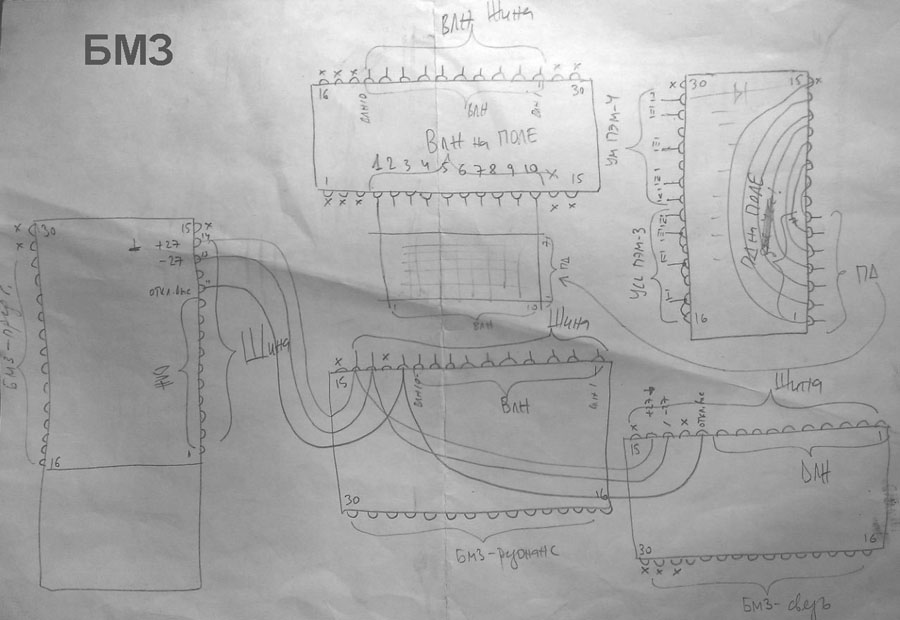

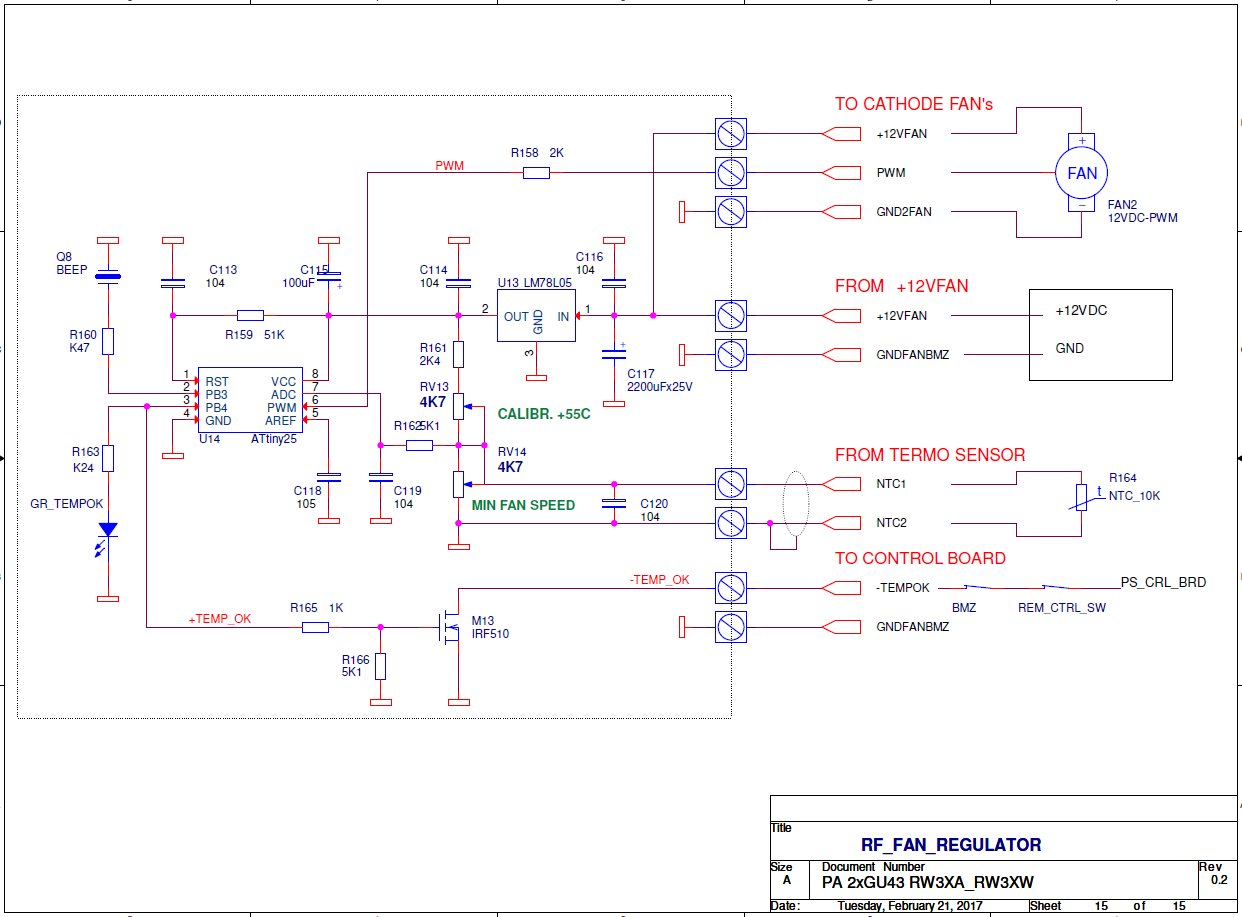

Межмодульная разводка в БМЗ   Управление обдувом
