Разъемы СР50 и СР75

Сергей RW3XA, июнь 2008

Фото и внешний вид разъемов СР50/СР75 для понимания конструктивного исполнения по их обозначению.Собиралось для поиска/покупки нужных для себя разъемов, приведена и некоторая справочная таблица по CP50. Информация собрана из разных источников, возможны неточности.

СР-50-1
СР-50-2
СР-50-3

Розетка приборно-кабельная c байонетным соединением 9.5 мм

СР-50-5

Вилка кабельная прямая c байонетным соединением 9.5 мм

СР-50-7

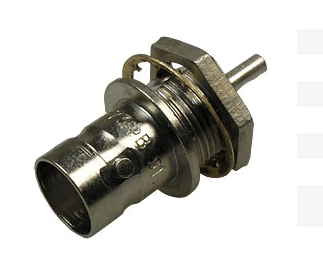

СР-50-73

Розетка приборная прямая c байонетным соединением 9.5 мм

СР-50-10

Розетка приборная угловая с байонетным соединением 16.5 мм

СР-50-12

Розетка приборная угловая c байонетным соединением 9.5 мм

СР-50-33
CP-50-74
CP-50-76

Вилка кабельная прямая c байонетным соединением 9.5 мм

СР-50-34
CP-50-81

Вилка кабельная угловая c байонетным соединением 9.5 мм

СР-50-52

Розетка приборно-кабельная с байонетным соединением 16.5 мм

СР-50-53
СР-50-36

Розетка приборно-кабельная с байонетным соединением 16.5 мм.Ответные части: СР50-58,61,64

СР-50-58
CP-50-64
CP-50-68

Вилка кабельная прямая с байонетным соединением 16.5 мм

СР-50-61
СР-50-35

Вилка кабельная угловая с байонетным соединением 16.5 мм

СР-50-63

Розетка приборно-кабельная с байонетным соединением 16.5мм. Ответные части: СР50-58,61,64

CP-50-65

Розетка приборная с байонетным соединением 16.5 мм. Ответные части: СР50-58,64,61.

CP-50-73



Розетка приборная прямая c байонетным соединением 9.5 мм.Ответные части: СР50-33,34,74,76

CP-50-74
СР-50-33

Вилка кабельная прямая c байонетным соединением 9.5 мм

СР-50-75

Переход (гнездо-гнездо) c байонетным соединением 9.5 мм. Ответные части: СР50-33,34,74,76

CP-50-83

Розетка приборно-кабельная c байонетным соединением 9.5 мм

CP-50-94

Тройник с байонетным соединением 16.5 мм.

CP-50-95

Тройник c байонетным соединением 9.5 мм

CP-50-112



СР-50-130
СР-50-831
СР-50-164
СР-50-811
СР-50-301
СР-50-171
СР-50-357
СР-50-358

Вилка кабельная прямая с резьбовым соединением М18х1

CP-50-131
CP-50-163
CP-50-170
CP-50-300
CP-50-365
CP-50-366
CP-50-812
CP-50-832

Розетка приборно-кабельная с резьбовым соединением М18х1

CP-50-135



CP-50-150



CP-50-153

Розетка приборная угловая с резьбовым соединением М18х1

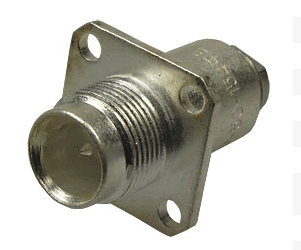

CP-50-154
СР-50-156
СР-50-168

Диаметр резбы М10 Длина 30-35 мм Ширина 18-24 мм. Ответные части: СР50-155,157,159,169,815(ФВ).

CP-50-155

Диаметр резбы М10 Длина 31-40 мм Ширина 14-17 мм


СР-50-157
СР-50-159
СР-50-169

Диаметр резбы М10 Длина 31-40 мм Ширина 14-17 мм

СР-50-160

Ответные части: СР50-155,157,159,169,815(ФВ).

СР-50-161
СР-50-186

Вилка приборно-кабельная с резьбовым соединением М18х1

CP-50-162

Переход прямой (гнездо-гнездо) с резьбовым соединением М18х1

СР-50-163
СР-50-170

Ответные части: СР50-164,171,811,161,186,813

CP-50-164
CP-50-171



CP-50-165

Розетка приборная с резьбовым соединением М18х1

CP-50-183

Розетка приборно-кабельная с резьбовым соединением М18х1

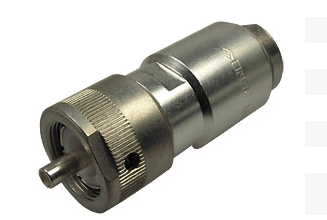

CP-50-184

Вилка кабельная прямая с резьбовым соединением М18х1

CP-50-189

Переход прямой (гнездо-врубное гн.)

CP-50-194

Тройник с резьбовым соединением М18х1

СР-50-267

Диаметр М5. Ответные части: СР50-275,276,287,288;

СР-50-272

Розетка приборно-кабельная с резьбовым соединением ("N"-коннектор)

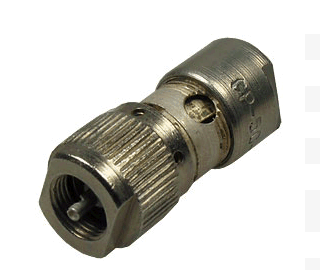

СР-50-275
СР-50-276

Диаметр М5

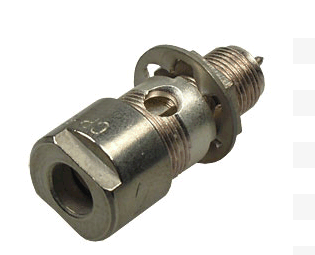

СР-50-281
СР-50-282

Диаметр М5. Ответные части: СР50-275,276,287,288.

СР-50-287
СР-50-288

Диаметр М5

СР-50-293



СРГ-50-312

Розетка приборная с резьбовым соединением М18х1, герметизированная

СР-50-345



СР-50-344

Вилка приборно-кабельная с резьбовым соединением М18х1

СРГ-50-405

Переход прямой (гнездо-врубной штырь) с резьбовым соединением М18х1

СРГ-50-406

Переход прямой (вруб. гн.-вруб. гн.) с резьбовым соединением М18х1

СР-50-664
СР-50-665
СР-50-669
СР-50-670

соединители радиочастотные коаксиальные негерметичные состоят из кабельных вилки и розетки

СР-50-723



СР-50-724



СР-50-725



СР-50-726



СР-50-727



СРГ-50-751



СР-50-757

Вилка кабельная прямая с резьбовым соединением М18х1

СР-50-814





Источники информации - наличие у себя, Интернет и конкретные сайты:
www.symmetron.ru
www.deltel.ru
www.mobilradio.ru
www.uzes-iset.ru
www.platan.ru
Дополнительная информация из справочника "Электрические соединители", В.Ф.Лярский, О.Б.Мурадян, "Радио и связь" 1988г.: архив 4Мb или просмотр
