9-диапазонная вертикальная антенна

Сергей RW3XA, октябрь 2005 English version

Как правило, для работы вертикальной антенны на нескольких диапазонах, в вибратор антенны вводятся специальные конструктивные элементы для настройки антенны в резонанс на разных диапазонах. Эти  элементы могут быть сосредоточенными (LC, L, C, например, антенна Cushcraft R7000) или распределенными (шлейфы, линии, например, антенна GAP-Titan). Т.е. вибратор "разбит" на несколько частей между которыми и находятся те самые настроечные элементы, обеспечивающие резонанс антенны на рабочих диапазонах. Чем больше таких элементов, тем больше сложностей с их оптимальной настройкой, да и надежность конструкции в целом оставляет желать лучшего из-за того что вибратор "разрезан" изоляторами.  Конечно, за счет того что антенна является многорезонансной, для смены диапазона достаточно переключить диапазон в трансивере - просто и удобно, но не все так хорошо если ваши близкорасположенные соседи по хобби активны в эфире - шорохи и щелчки от сигналов соседей с других диапазонов являются обычным делом. Многодиапазонную вертикальную антенну можно сделать и по совершенно другому конструктивному принципу:  излучающая часть антенны цельная и подключается к контуру,  согласующему импеданс антенны с фидером. Другими словами, входное сопротивление вибратора на любой частоте имеет комплексную величину, т.е. активную и реактивную составляющие, а  контур согласует (преобразовывает) комплексную величину входного сопротивления вибратора с активным сопротивлением фидера. Естественно, для оптимального согласования на каждый диапазон нужен отдельный переключаемый согласующий контур. Совмещенный многодиапазонный контур не лучший выбор - очень сложно добиться оптимального согласования (ведь для разных диапазонов и схемы согласования могут быть разные) и обеспечить необходимую добротность, соответственно, будет больше потерь чем при отдельном согласовании для каждого диапазона. Материалов о подобных конструкциях сравнительно мало (например, QST, ARRL), хотя они имеют некоторые достоинства перед другими  вертикалами. Например:
  1. Механическая прочность вибратора из-за отсутствия изоляторов.
  2. Возможность и удобство оптимальной настройки КСВ на стыке антенна-фидер (т.е. настройка контура).
  3. Простота при установке за счет меньшего веса практически "голой" трубы (если не считать короткой емкостной нагрузки вверху в моем случае).
  4. За счет переключаемого резонанса вибратора, улучшается подавление вне диапазонных сигналов на прием и гармоник на передачу.
Как это ни странно звучит, но данная антенна является реализацией идеи использования любой "железяки" в качестве КВ антенны. :-) Конечно в данном случае я не имею ввиду совсем крайние случаи, например, телескопическую антенну длинной 1 метр от бытового радиоприемника, раскачанную от ГТ321А до свечения неонки, хотя, в начале 80-х подобный опыт был (может кто помнит радиолюбительское троеборье РЛТ и CW тест на 3.5МГц?)...   Итак, в данном случае я хотел бы поделиться конкретными результатами того что в итоге получилось. Безусловно, это не панацея и полноразмерная одно диапазонная антенна может работать и лучше, но в ряду многодиапазонных антенн, а речь идет об антеннах на 9 КВ диапазонов, на мой взгляд, данная конструкция явно заслуживает внимания, особенно для тех у кого нет возможности установить что-нибудь солидное, а с DX работать хочется. Естественно, под "любой длинной" подразумевается разумная длина при которой теоретический КПД на наименьшей частоте (1.8МГц) будет хотя бы несколько десятков процентов, т.е. общая длинна должна быть хотя бы метров 10. Далее, с помощью отдельного LC контура для каждого КВ диапазона, антенна согласуется с 50-омной активной нагрузкой, т.е. 50-омный фидер может быть произвольной длинны. Т.е. получается такая блок-схема антенной системы: антенна - блок согласующих переключаемых контуров - фидер. Антенна вертикальная, без трэпов, шлейфов и подобных согласующих (и ненадежных) элементов в вибраторе. Образно говоря, просто вертикальная труба. А для некоторого электрического удлинения использована простая, ненастраиваемая емкостная нагрузка вверху вибратора. В общем, исходя из того какие трубы были в наличии на момент изготовления (а это было еще в 1996 году), общая длина получилась около 13 метров. Отмерено шагами :-), а для проверки идеи точнее и не надо было! Только через пару лет при замене растяжек и по просьбе друзей, измерил точную длину антенны, получилось 12.85 м. По большому счету, конкретная длина не критична - все можно согласовать контурами. Однако, надо иметь в виду, что даже сравнительно небольшое изменении общей длинны антенны (см. ниже) может повлиять на настройку согласующих контуров и даже на схему их включения, в итоге настройка может получится достаточно трудоемкой и длительной. Именно для того чтобы упростить  настройку, минимизировать мучительные творческие изыскания при согласовании, поделиться реальными результатами и написан этот материал.

Конструкция.
5 метров самой нижней трубы (см. рис.1)  - диаметр 50мм, далее 5 метров диаметр 40мм, 2м -диаметр 20мм, 85см -диаметр 10мм. Все трубы из дюралюминия, общая длинна 12.85м. На расстоянии 2.85м от верхнего конца антенны, т.е. на стыке 40мм и 20мм труб, закреплены (и гальванически соединены с вибратором) 4 провода емкостной нагрузки из 3мм медного канатика длинной по 1.4 метра. На концах проводов установлены изоляторы к которым крепятся 4 капроновые растяжки верхнего яруса. Нижний ярус (тоже из 4 растяжек) расположен на уровне 5 м от основания. К торцу нижней 50мм трубы жестко прикручен керамический изолятор, который соединен с втулкой опирающейся на стальной шарик диаметром 10мм (см. рис.2). Т.е. получается, что вся антенна стоит только на этом шарике.

Общие размеры антенны


Конструкция опорного узла

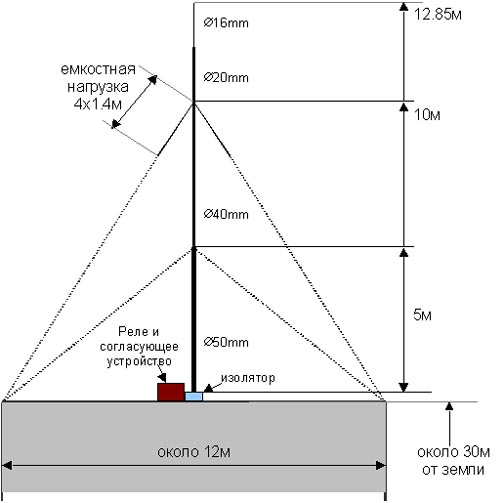

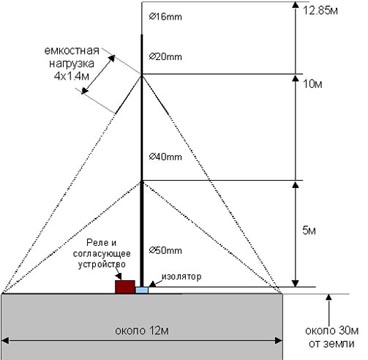

Рис.1. Общие размеры антенны.

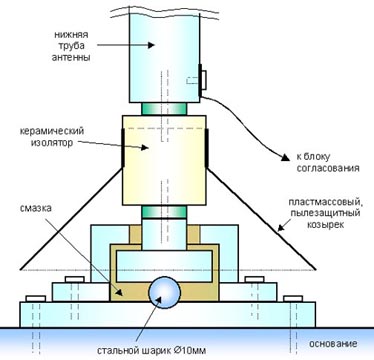

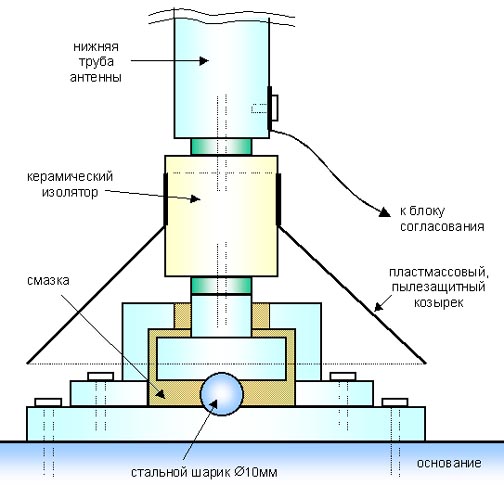

Рис.2. Конструкция опорного узла.

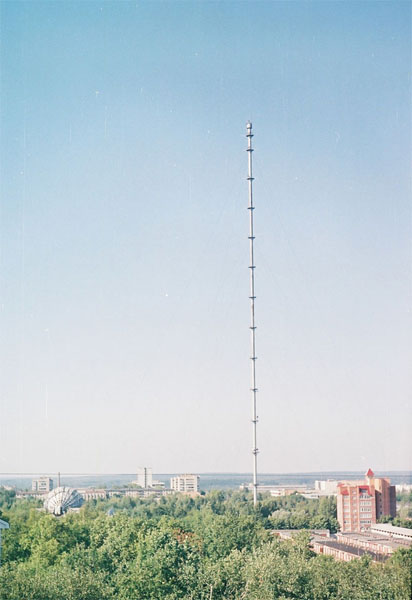

Очень похоже на конструкцию обнинской Высотной метеорологической мачты (ВММ310), которая введена в эксплуатацию в 1959г., имеет высоту 310м, и шарик там всего 30 см диаметром. Достоинство данного решения в том, что за счет шарика к керамическому изолятору прилагается только безопасное усилие на сжатие, а не на изгиб, соответственно, в вертикальной трубе антенны весьма эффективно гасятся механические резонансы и вибрация от ветровой нагрузки. К основанию подключены 8 противовесов (4шт. длинной 20м, 4 шт. длиной 10м), а также и контур заземления проходящий по крыше 9-этажного жилого дома. У основания антенны установлен блок согласования, представляющий из себя герметизированную металлическую коробку размерами 390x250x120 мм, в которой находятся 8 штук двух обмоточных реле типа "хлопушка". Реле установлены якорем вниз, т.е. в неактивном состоянии якорь свободно висит между замыкаемыми контактами. Управление на реле подается по 8-ми жильному кабелю UTP (витая пара для локальной сети) от двух полярного источника питания 24V/1A (лучше если будет 27V). Для повышения электрической прочности к наведенному электричеству все схемы согласующих LC контуров выполнены с гальваническим связью антенны и фидера с землей. Для согласования диапазонов 14 и 21 МГц используется один и тот же контур, поэтому левая замыкающая группа реле Р5 (см. схему) используется для переключения фидера на другую антенну. Фидер с волновым сопротивлением 50 Ом может иметь произвольную длину.

Схема блока коммутации диапазонов

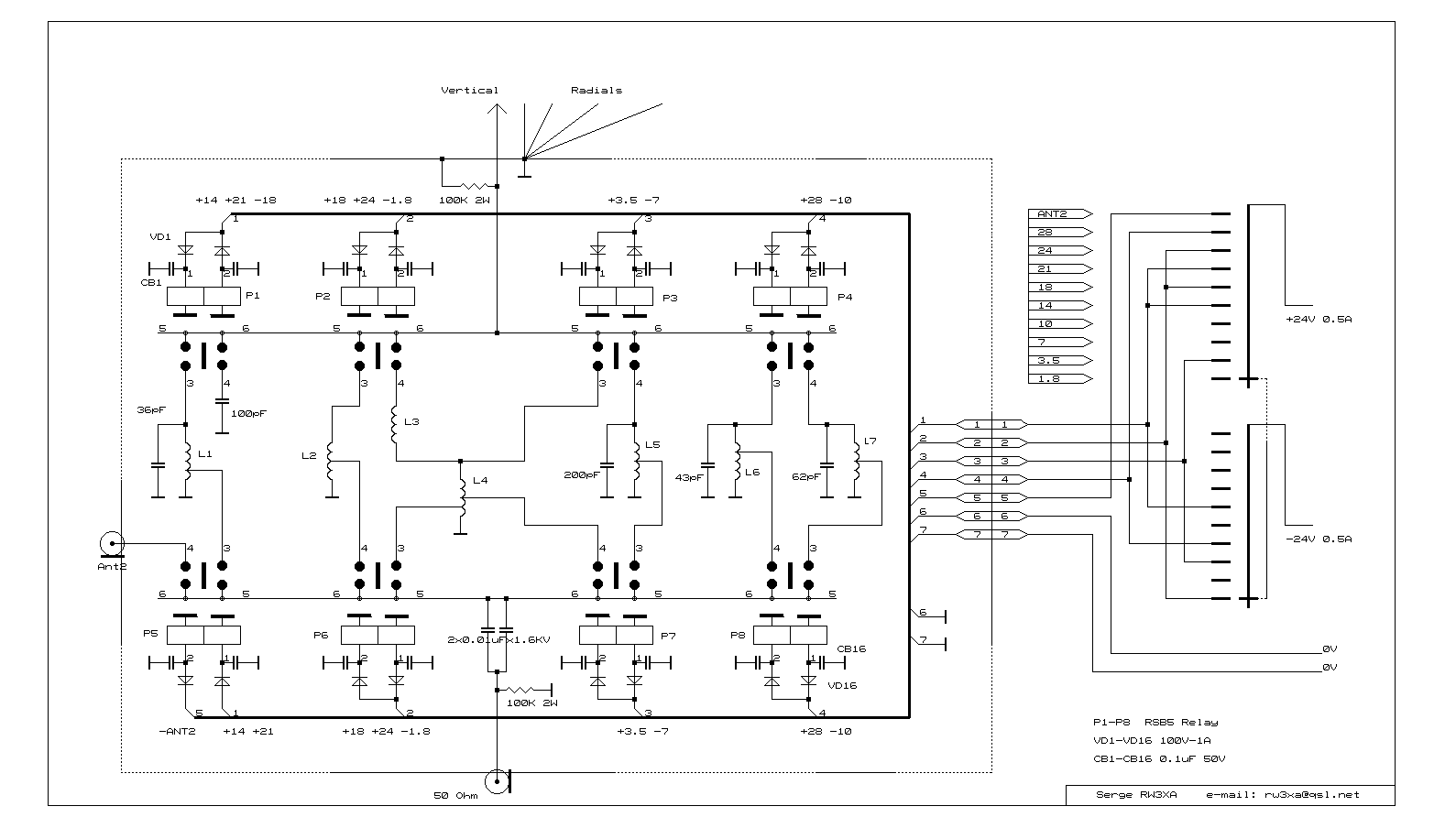

Рис.3. Схема блока коммутации диапазонов.

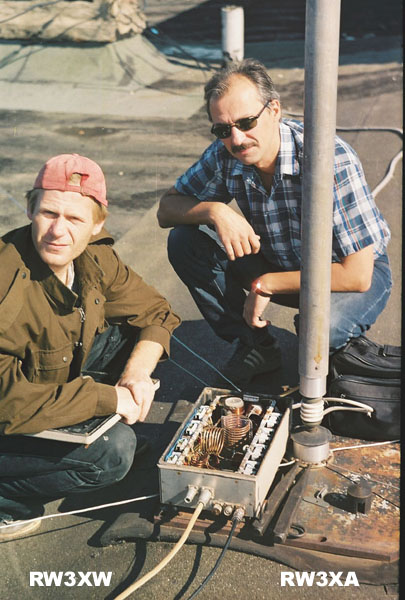

Конструкция блока коммутации (кликните для просмотра фото)

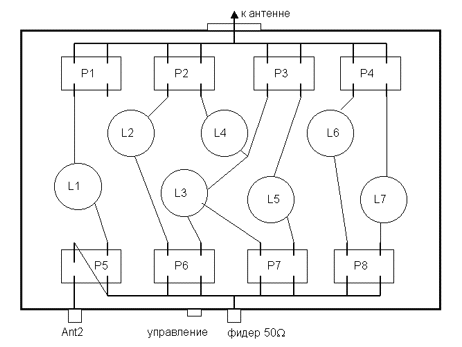

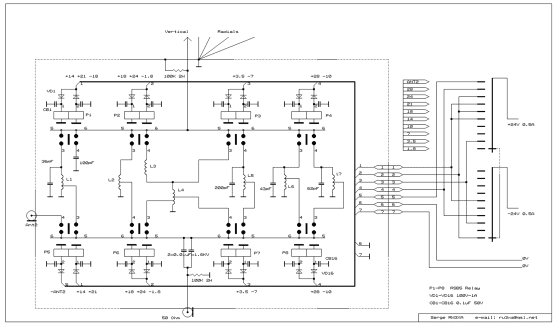

Рис.4. Конструкция блока коммутации (фото)



Намоточные данные катушек индуктивности.

L

внутренний
диаметр
каркаса
мм

диаметр
провода
мм

длина
намотки
мм

количество
витков

отвод

L1*

35

4

45

7.5

3

L2*

35

4

55

8

4.5

L3

40

1.8

в/в

47

-

L4

40

1.8

в/в

35

6/11

L5

36

2.5

52

18.5

8.5

L6*

35

4

55

9

8.5

L7

32

2.5

50

13

4.5

( * бескаркасная намотка, в/в - виток к витку)


Настройка.
Настройка антенны, а точнее согласующих контуров, производилась с помощью анализатора AEA HF SWR Analyst и трансивера Yaesu FT-990AC с приоритетом в CW участках КВ диапазонов.. Анализатор использовался для общей, визуальной настройки и подбора схем включения контуров. Надо иметь ввиду, что анализатор производит измерения при очень маленькой мощности и, соответственно, чувствителен к эфирным сигналам, что может проявляться в хаотических искажениях диаграммы КСВ. Трансивером проверялись итоговые настройки КСВ, но они только подтвердили то, что было настроено с помощью анализатора. Измерения КСВ после фидера (т.е. уже внизу) дали те же зависимости по диапазонам, а уровень КСВ не изменился или стал еще ниже (примерно на 0.1) за счет потерь в кабеле. КСВ всегда можно настроить в "1", зависит от кропотливости и потраченного времени. В моем случае уровень КСВ до 1.1-1.2 показался вполне достаточным на момент настройки, с расчетом "потом настрою еще лучше", но "потом" почему-то так и не наступило :-)

Результаты.
Опыт эксплуатации показал (работаю на такой антенне на всех КВ диапазонах с 1997г.), хотя теория и пугала невысокой эффективностью (особенно на 1.8) и сравнительно высокими лепестками в вертикальной плоскости (на 18МГц и выше), но на практике оказалось все даже очень не плохо! Хотя, давать объективную оценку качеству работы всенаправленной антенны достаточно сложно,  т.к. в этом участвует много факторов, например: прохождение, мощность передатчика, опыт оператора и т.п.. Но те кто принимал участие в охоте за DX до середины 2004г (т.к. c этого времени я пока не активен в эфире по независящим от HAMRADIO причинам), наверняка вспомнят мой позывной и это было бы более весомо чем моя субъективная оценка... Прямое сравнения с другими антеннами в моем случае невозможно, т.к. она у меня всего одна. Однако, косвенные сравнения при работе с DX говорят о достаточно высокой эффективности на всех КВ диапазонах. На эту антенну и 100W (это 90% QSO, остальные с помощью 3хГУ50 и только на 3.5/7/14Mc) c 1997 и до 2004г. сработано 325 стран по DXCC, из них 322 CW. Здесь можно посмотреть часть QSO из лога. На НЧ диапазонах ближняя зона явно ослабляется (в сравнении с соседями). Особенно была заметна разница при косвенном сравнении c R7000+, совсем не в пользу последней. Несколько раз, во время выезда в полевые условия, блок согласования снимался с крыши и подключался к антенне с аналогичными размерами, но из труб меньшего диаметра (примерно в 1.5. раза меньше). Антенна устанавливалась на земле с изолятором и такими же 8-ю радиалами. Относительно антенны установленной на крыше, КСВ изменялся максимум на 0.2-0.3 и то за счет незначительно сдвига КСВ по частоте. Графики значений КСВ антенны (установленной на крыше 9-эт. панельного дома) на различных КВ диапазонах приведены ниже. При приеме, ослабление сигналов  на других диапазонах (т.е. если антенна включена  не на "свой" диапазон)  составляет в среднем 10-20дб, и эта дополнительная фильтрация очень даже пригодилась: значительно снижалась помеха от моего соседа RA3XO, работающего на соседнем диапазоне на вертикальную антенну находившуюся в 12м от моей. Такая же по принципу антенна, но высотой около 18м для повышения эффективности на НЧ диапазонах, используется у RW3XW. При этом, естественно, параметры LC контуров получились совершенно другие.

Рекомендации.
1. В процессе эксплуатации (через год, два) стал проявляться эффект отсутствия приема на некоторых диапазонах. Именно "на прием", т.к. после передачи даже одной короткой точки (на минимальной мощности) все встает на свои места... Оказалось, что причиной является окисление открытых посеребренных контактов реле. Замена на реле того же типа, но с другим покрытием, уменьшает вероятность этой проблемы процентов на 90 и тем не менее "редко, но бывает". В этой связи, желательно вместо открытых реле использовать вакуумные замыкатели, например В1В.
2. Т.к. конденсаторы подключены к "горячим концам" согласующих контуров, то при передаче на них может присутствовать весьма значительное напряжение (примерно до 1KVpp при 100-200W). Мною использовались конденсаторы КВИ (импульсные, реактивная мощность для них не нормируется) на напряжения 5-10KV. При таком запасе по напряжению, КВИ достаточно стабильны, а при номинальных напряжениях  могут значительно греться и, соответственно, доставить массу хлопот, т.к. КВИ это импульсные и не подходят для мощностей более 500Вт...  Если предполагается излучение большей мощности, то рекомендуется ставить только конденсаторы К15-У с соответствующей реактивной мощностью (КВар) и запасом по напряжению (не менее 1.5).

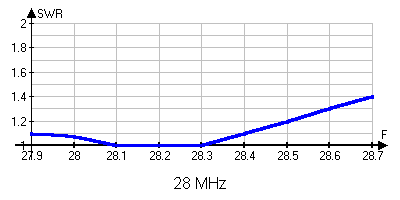

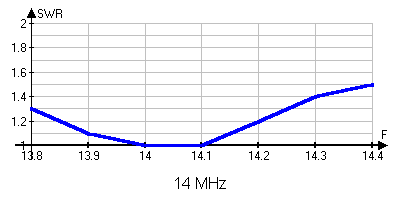

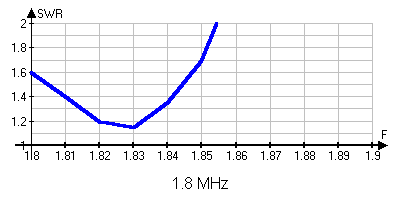

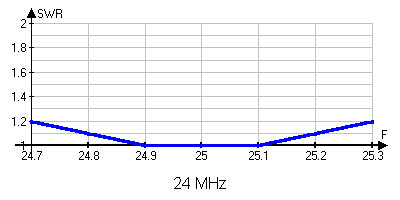

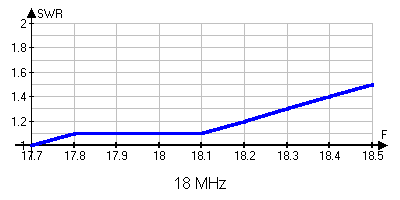

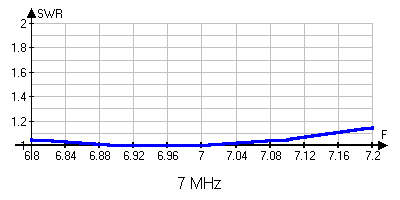

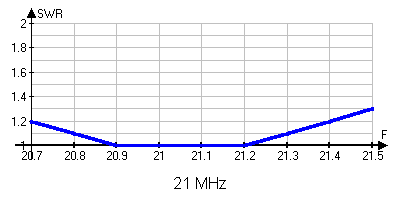

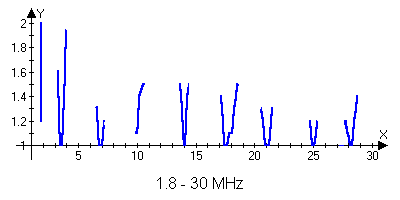

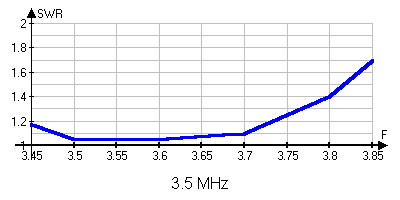

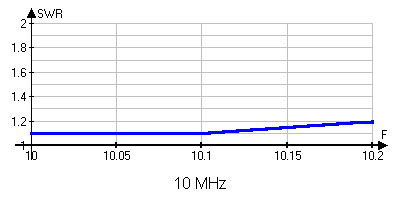

КСВ по диапазонам.



P.S.
Применительно к HAMRADIO, любая антенна (впрочем, как трансивер, PA, компьютер) является всего лишь инструментом для проведения QSO. Инструмент может быть эффективным или "не очень", японским или самодельным и т.д. (кому что нравится), но сам по себе он не является определяющим фактором! Эти "железки" могут только повысить эффективность работы оператора, но никак не заменить его. И даже в цифровых RTTY и PSK, уж про CW и не говорю, именно оператором определяется что, где, когда и как, хотя непосвященному и кажется что все делает компьютер. А тех операторов у которых в шеке главным является "железо", пусть и достойное, очень даже хорошо "слышно". В смысле, "уши мои бы не слышали..". Давайте гармонично совершенствовать и аппаратуру и свою квалификацию как оператора, ведь в этой гармонии и есть смысл HAMRADIO!
