Замена подсветки дисплея в трансивере FT1000MP/MarkV

Сергей RW3XA, май 2015

В трансиверах Yaesu FT-1000MP и MarkV для подсветки LCD дисплея используется люминисцентная CCFL-лампа запитываемая от высоковольтного преобразователя напряжения. Очень часто у CCFL-лампы из-за деградации внутренней структуры постепенно падает яркость. Как правило, до такой степени, что при дневном свете различить символы на дисплее весьма затруднительно. Причем эффект имеет идентичные проявления и у 15-летних FT-1000MP и 5-летних FT-1000MP MarkV: т.е. деградация зависит не только от "возраста" CCFL, но и от других факторов. Некоторые источники предлагают модификацию источников высоковольтного питания CCFL для компенсации деградации. Однако подобное восстановление CCFL уже нецелесообразно с учетом стремительного прогресса и распространения светодиодных (LED) технологий при их высокой доступности и весьма низкой цене. Кроме того, LED отличаются высокой надежностью и временем службы (обещают порядка 50000 часов при номинальных электрических режимах).

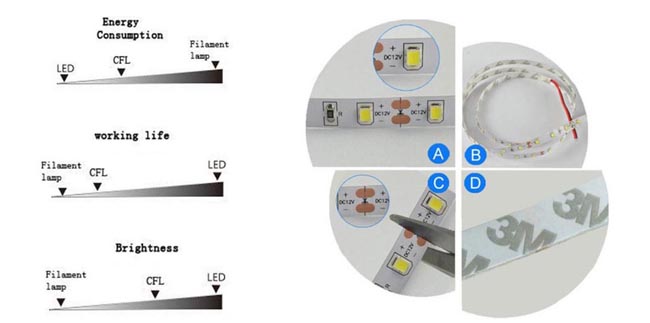

Соответственно, для решения проблем слабой подсветки дисплеев в трансиверах FT-1000MP и MarkV я уже несколько раз использовал светодиодные ленты (LED strip) и каждый раз результат был превосходный. LED-лента для нашего случая должна быть рассчитана на питание 12V и это самое распространенное напряжение для них. Цветовой тип ленты для данной задачи должен быть "warm white" (теплый белый, т.е. желтоватый) - это наиболее комфортный вариант для визуального восприятия. Если цвет будет "cool white", то оттенок дисплея будет более холодный. Типоразмер светодиодов должен быть SMD 3528 или меньше (маленькие светодиоды - меньше расстояние между ними - лучшая равномерность подсветки), но не более, т.к. светодиоды большего размер просто не влезут в рассеиватель дисплея. Для типоразмера 3528 плотность светодиодов должна быть 120 штук на метр, иначе может быть заметна неравномерность подсветки дисплея. Тип защиты LED-ленты должен быть "Non Waterproof", т.е. без специального толстого защитного покрытия ленты, т.к. из-за этого лента тоже не влезет в рассеиватель. Ниже приведен конкретный опыт по замене подсветки, описание сделано по памяти - возможные некоторые непринципиальные неточности.

Внимание! Приведенный ниже материал является моим личным опытом, предназначен только для квалифицированных специалистов и только для ознакомления, за любые ваши действия повлекшие за собой негативные последствия ответственность лежит полностью и только на вас!

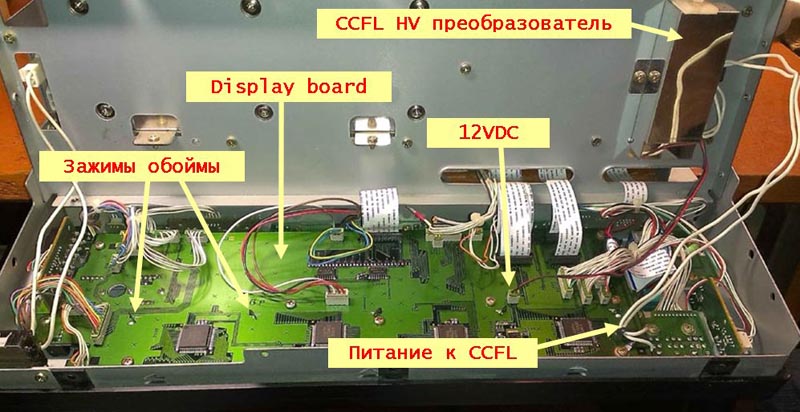

Перед разборкой трансивера вспоминаем о технике безопасности, о том, что серьезная электроника не терпит дилетантов, грязных рук (это не шутка), небрежности и невнимательности... Принимаем меры для антистатической безопасности... Итак, отключаем кабель сети 220V и все другие кабели от трансивера и снимаем крышки. Откинув лицевую панель (как на фото) первым делом сфотографируем разъемы на Display board чтобы потом их не перепутать при сборке, т.к. есть неоднозначные места подключения. Шлейфы отключать нужно очень осторожно и с упором руки, ни в коем случае не на весу, поочередно одну и другую сторону горизонтального зажима приподнимаем вверх по чуть-чуть (0.5-1мм) пока зажим не ослабнет чтобы шлейф свободно вынимался из сокета. Полностью зажим не снимается! Осторожно отсоединяем шлейфы вверх и ни в коем случае не перегибаем их. Другие разъемы отсоединяются с усилием вверх. Снимаем красно-черный провод питания 12VDC идущий к преобразователю питания CCFL. Снимаем металлический экран с преобразователя, снимаем разъемы с красно-черным проводом и разъем с двумя белыми прорезиненными проводами, идущими к CCFL. Красно-черный провод пригодится для подключения новой подсветки, т.е. им запитаем LED-ленту. Осторожно откручиваем все винты крепления платы Display board, если они отличаются по длине или виду, то фотографируем (запоминаем), где и как оно было установлено. Если память не изменяет, то нужно открутить и большие гайки-кольца с разъема микрофона на лицевой панели...

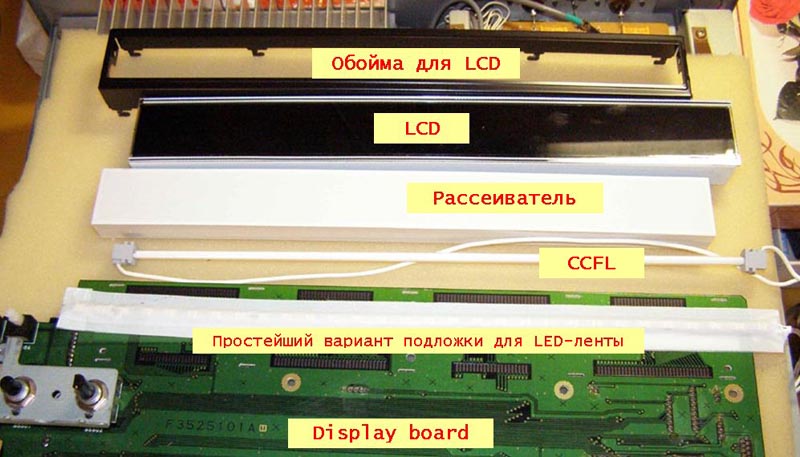

Сняв плату Display board, снимаем с нее блок LCD дисплея: плоскогубцами разжимаем зажимы-фиксаторы обоймы, осторожно, чтобы не повредить проводники на плате. После разборки видим комплектацию как на фото выше. Кстати, для информации: на фото виден первый вариант переделки - простейший вариант конструкции LED подсветки без подложки, Т.е. LED-лента проложена между двумя полосками белой матовой изоленты для рассеивания света и изоляции от платы...

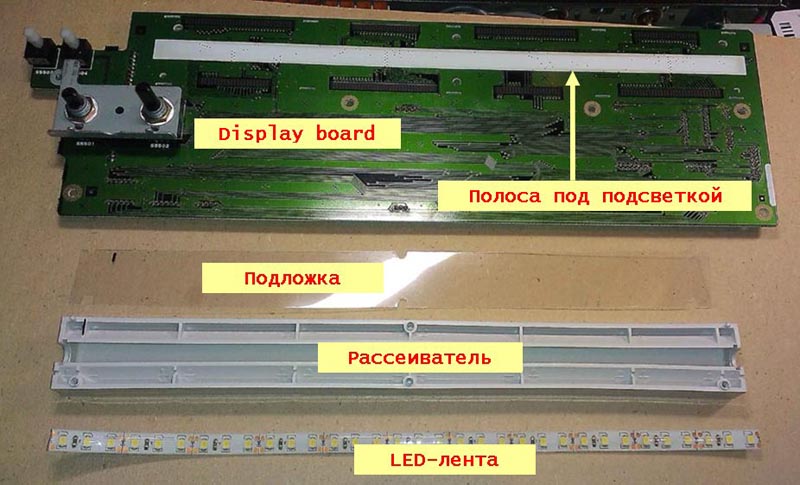

На фото выше показаны компоненты улучшенного варианта конструкции LED-подсветки с отдельной подложной-изолятором. Это может быть пластиковая обложка для переплета толщиной 0.2мм или подобная гибкая пластиковая подложка. Подложка вырезается по размеру рассеивателя плюс примерно 1см по торцам и в ней ножницами делаются шесть вырезов под опоры рассеивателя. Т.е. общая конструкция слоеного "пирожка" новой подсветки такая: на Display board лежит изоляционная подложка, к ней приклеена LED-лента и над ними находится рассеиватель. Длина LED-ленты должна быть не менее длины рассеивателя, чтобы использовать максимальное количество светодиодных излучателей света под рассеивателем, т.е. около 300-330мм. Но отрезать необходимую длину нужно только по специальным меткам "ножниц" на LED-ленте. Соответственно, 1-2 LED могут "выглядывать" из под рассеивателя. Это не страшо: потом прикроем торцы рассеивателя черным поролоном (например из под материнских плат). Если торцы не прикрыть поролоном, то после сборки трансивера через лицевую панель трансивера может проглядываться паразитная подсветка органов управления...

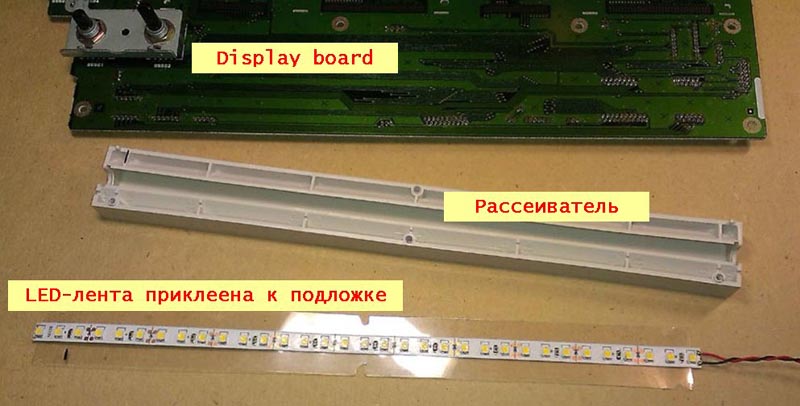

Приложив подложку к рассеивателю, тонким маркером намечаем на подложке внутренний вырез в рассеивателе (вдоль по центру) чтобы по этим меткам ровно по центру подложки приклеить LED-ленту. Размечаем симметрию размещения ленты внутри рассеивателя. Красно-черный провод от старой подсветки залуживаем на 2-3мм, залуживаем контакты питания на LED-ленте и припаиваем соблюдая полярность к ленте на метки + (красный) и - (черный). Лужение и пайка LED-ленты должны производиться паяльником с тонким жалом и так, чтобы время пайки не превышало 1-2 секунд, чтобы не перегреть ленту. Никакой кислоты для пайки использовать нельзя! Только канифоль, чистые контакты и хороший паяльник. После припайки протираем места пайки и изолирующую подложку спиртом и приклеиваем к ней LED-ленту так, чтобы провод выходил с правой стороны (как на фото). После приклейки ленты рекомендуется тщательно прижать ее по всей длине и сделать около 3-4-х поперечных фиксаторов тонким скотчем (на фото ниже желтые полосы, это очень тонкий термостойкий узкий скотч - идеальный вариант) для фиксации ленты, т.к. самоклейка иногда отслаивается и LED-лента может сместиться в процессе эксплуатации. Можно и вдоль всю ленту приклеить, но тогда скотч должен быть 20-25мм шириной. Но следует иметь ввиду, что если вдоль, то скотч должен быть матовый белый или прозрачный по цвету и качественный. Т.к., например, если применить термостойкую ленту (желтый цвет), то спектр подсветки слишком сместится в желтую/красную сторону...

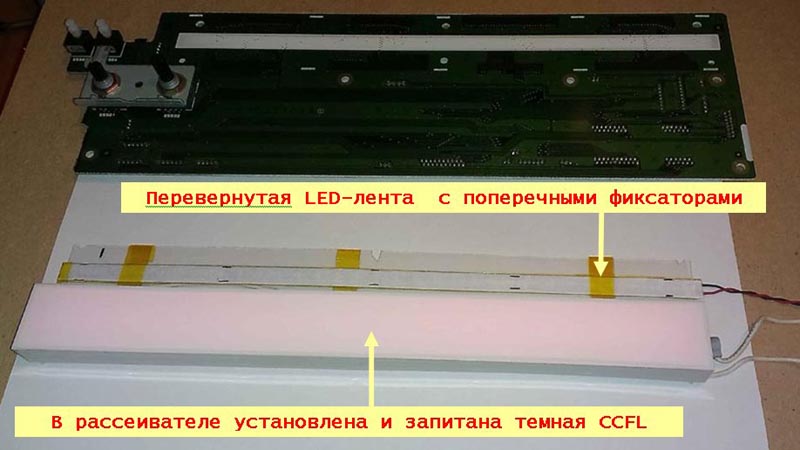

На фото приведен относительный уровень яркости темной подсветки от родной CCFL лампы, которая установлена в рассеивателе, чтобы сравнить с новой подсветкой. Рядом лежит подготовленная к установке LED-лента на подложке...

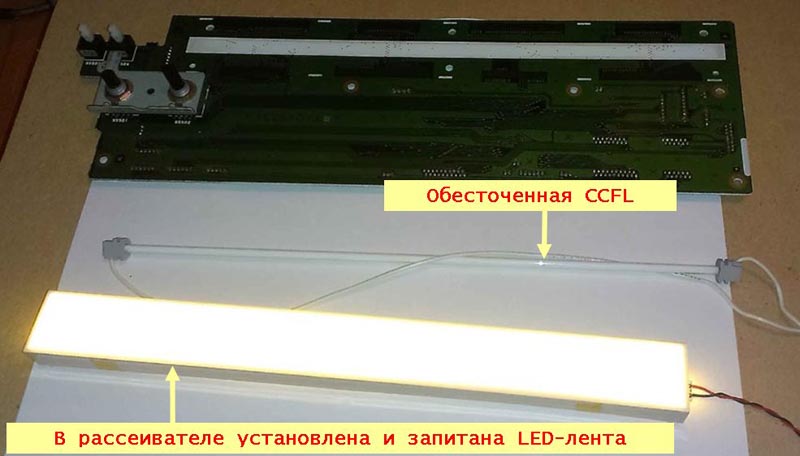

На фото приведен относительный уровень яркости новой LED-ленты, которая уже установлена в рассеиватель. Рядом лежит уже обесточенная темная родная CCFL лампа. Таким образом проверяем равномерность и яркость новой LED-подсветки. Разница очевидна!

При разборке/сборке дисплея надо помнить, что все компоненты дисплея не терпят грязи, пыли и даже прикосновения пальцев к их контактам, т.к. даже легкие жировые пятна могут привести к паразитным утечкам и неправильному функционированию высокоомных электронных компонентов. Толстые резинки под дисплеем являются переходными контактами между платой Display board и непосредственно стеклом LCD дисплея. Сборку нужно производить соблюдая максимальную чистоту, желательно протереть контактные области резинок, стекла и платы безворсовой салфеткой, можно слегка увлажнить салфетку спиртом. При сильном загрязнении (пыль, ворс и т.п.) резинки лучше промыть в теплой воде с мылом, затем хорошо прополоскать в проточной воде, вытереть безворсовой салфеткой и хорошо просушить. В противном случае, после сборки может оказаться, что на LCD дисплее не отображаются некоторые сегменты или символы и для восставноления нормального отображения потребуется всю разборку/сборку повторить сначала, но уже с соблюдением требований чистоты, промывкой резинок и контактов...

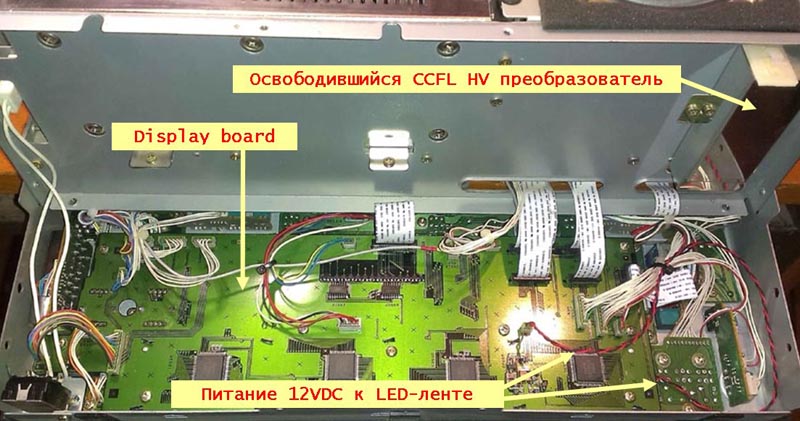

После сборки подсветки и установки дисплея вспоминаем, что нужно сделать световые заглушки из темного поролона на торцах рассеивателя. Их размер - чуть больше торца рассеивателя и толщина около 2-3см, по месту, чтобы слегка прижать поролон между платой Display board и лицевой панелью. Устанавливаем плату и смотрим на заранее сделанное фото панели и разъемов, т.е. вспоминаем и внимательно сверяем положение разъемов с фото и подключаем их на свои места. Шлейфы собираются в обратной разборке последовательности: приподнимаем зажим, аккуратно вставляем шлейф вниз до упора и поочередно слегка прижимаем зажим то с одной, то с другой стороны плоской отверткой. Собираем и закручиваем все винты на свои места. Если остались лишние детали или чего-то наоборот не хватает, то разбираем все обратно (это не шутка), пока не найдем и не расставим все забытое на свои места. Иначе вспоминаем старый принцип про всего две неисправности в электронике: "наличие контакта там, где его не должно быть и отсутствие контакта там, где он должен быть" и бесконечное множество их негативных последствий. Лучше потерять еще полчаса или час на разборку-сборку, чем потерять навсегда трансивер... Блок преобразователя высокого напряжения для CCFL-лампы нам больше не нужен, т.е. если он не особо нужен вам для конкретной цели, то его лучше оставить в трансивере: может быть он пригодится в дальнейшем для какой-либо еще модификации.

Выбранная LED-лента рассчитана на питание 12V и полностью совместима по питанию со старым преобразователем для CCFL, соответственно, после модификации будет работать и переключение яркости подсветки (Low/High) через меню для выбора наиболее комфортного варианта яркости дисплея. Т.е. остается выбрать необходимый уровень яркость в меню трансивера и забыть о проблеме подсветки.
