Ремонт Yaesu FT2000

Сергей RW3XA, март 2016

Недавно был у меня в ремонте Yaesu FT-2000 от RU3XF с полным отсутствием приема по двум приемникам. В связи с большим дефицитом и высокой уязвимостью микросхем оригинального смесителя SM5001, также были проведены указанные ниже замены и радикальные модификации смесителей:

1. MAIN-UNIT. Замена R1003 (обрыв).
2. MAIN-UNIT. Замена Q1029, Q1030 на имевшиеся BFR93A.
3. MAIN-UNIT. Замена Q1058 (SPM5001) на пару J310 с объединенными затворами к гетеродину.
4. RX-2-UNIT. Замена R4538 (обрыв).
5. RX-2-UNIT. Замена Q4510 на SMD BC847.
6. RX-2-UNIT. Замена Q4509 (SPM5001) на пару J310 с разделенными затворами (тр-р - см.п.7) к гетеродину, т.к. с объединенными уровень гетеродина мал и мала чувствительность. Примерно на 5-7db меньше, чем на основном приемнике (0.7-0.9Vrms).
7. RX-2-UNIT. Перемотка трансформатора T4505 - по 3 витка (отдельные вторички на каждый затвор),
8. RX-2-UNIT. Замена R4521, R4022 на 33 Ома.
После замен чувствительность RX2 как у основного приемника.
Пары J310 в смесителях подобраны в пары по току покоя при истоковом R=33 Ома и Uст=5V.

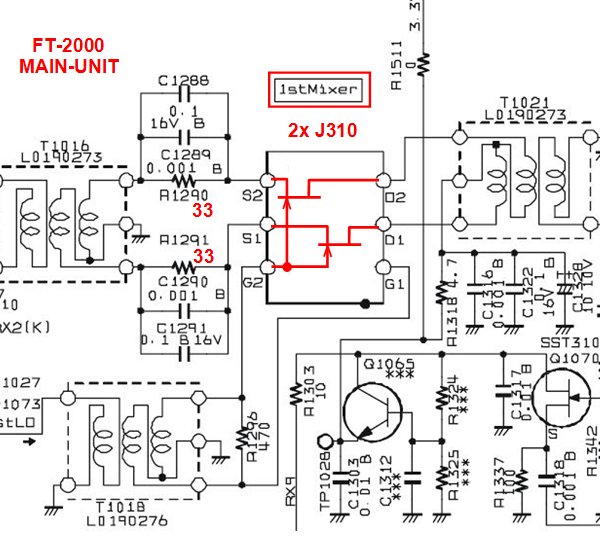

1. Замена смесителя в первом приемнике на дискретные полевики J310.

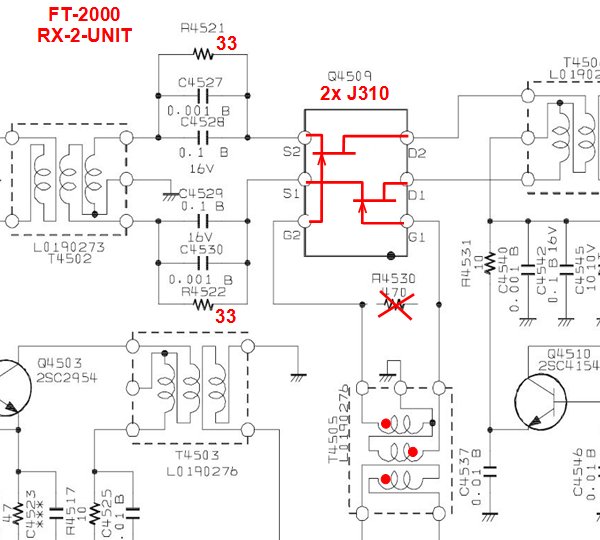

2. Замена смесителя во втором приемнике на дискретные полевики J310.

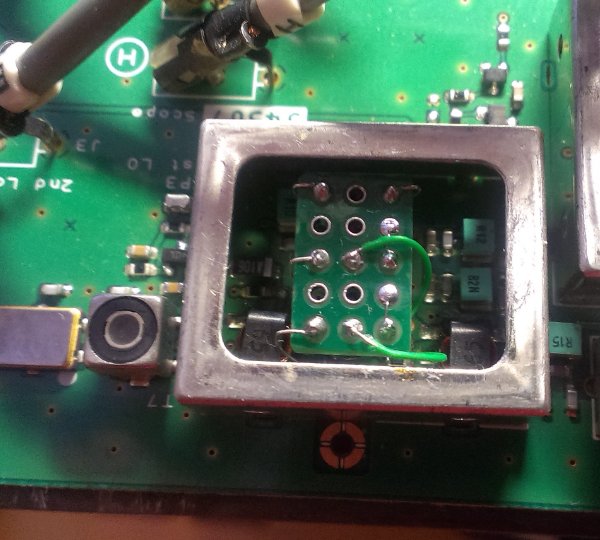

3. Вариант размещения J310 во втором приемнике.

После модификаций произведена коррекция настроек в сервисном меню (Aligement Menu) трансивера, в частности, подстройка усиления второго приемника через по меню С01-С10 и параметры его S-метра С11-С21. Настройка проводилась сравнением и подстройкой уровня усиления и S-метра FT-2000 под значения на моем исправном FT-990. Итоговые настройки приведены на видео (112MB). Параметры Alignment menu до ремонта - видео (90MB). Описание Alignment menu приведено на сайте автора - K6JRF, а также есть и локальная копия.
