Сергей RW3XA, Игорь RW3XW, декабрь 2017 |
|||
| Описание содержит вариант технических решений по унификации управления приемными антеннами на DX или контест позициии с целью повышения эффективности их использования, в том числе и для удаленного управления. Собственно, речь идет не о какой-то уникальности, а наборе готовых решений для упрощенного повторения. Антенны могут быть направленными, например одно или двунаправленные бевериджи, или ненаправленными. Общее количество переключаемых ненаправленных анетенн - до 8шт., направленных - до 4шт., или их комбининации. На блок-схеме рис.1, в качестве примера, указаны варианты использования самых разных антенн: | |||
 |
|||

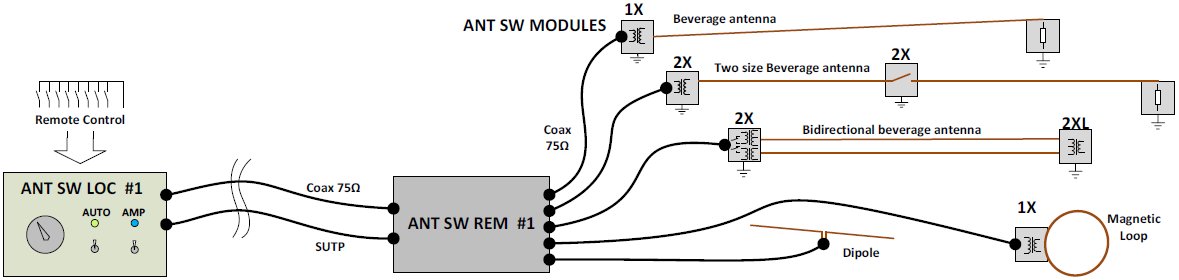

| Рис.1. Структурная схема | |||
|
Базовый локальный блок (ЛБ, рис.2) размещается в шеке и по умолчанию предполагает автоматизированное или удаленное управление. При необходимости можно переключиться на ручное, т.е. только локальное управление. Для минимизации токовых потерь в длинном UTP кабеле (до 500м) все компоненты выносного (удаленного) блока (ВБ) расчитаны на работу от 24V, это реле и предусилитель. Для минимизации паразитных наводок, UTP кабель должен быть с экраном, т.е. типа STP/SFTP/FTP и в оболочке предназначенной для уличной эксплуатации. Для экономии, все использованные коаксиальные кабели имеют волновое сопротивление 75Ω - РК75-4-16, RG59-CU или подобные. |
|||
 |
|||

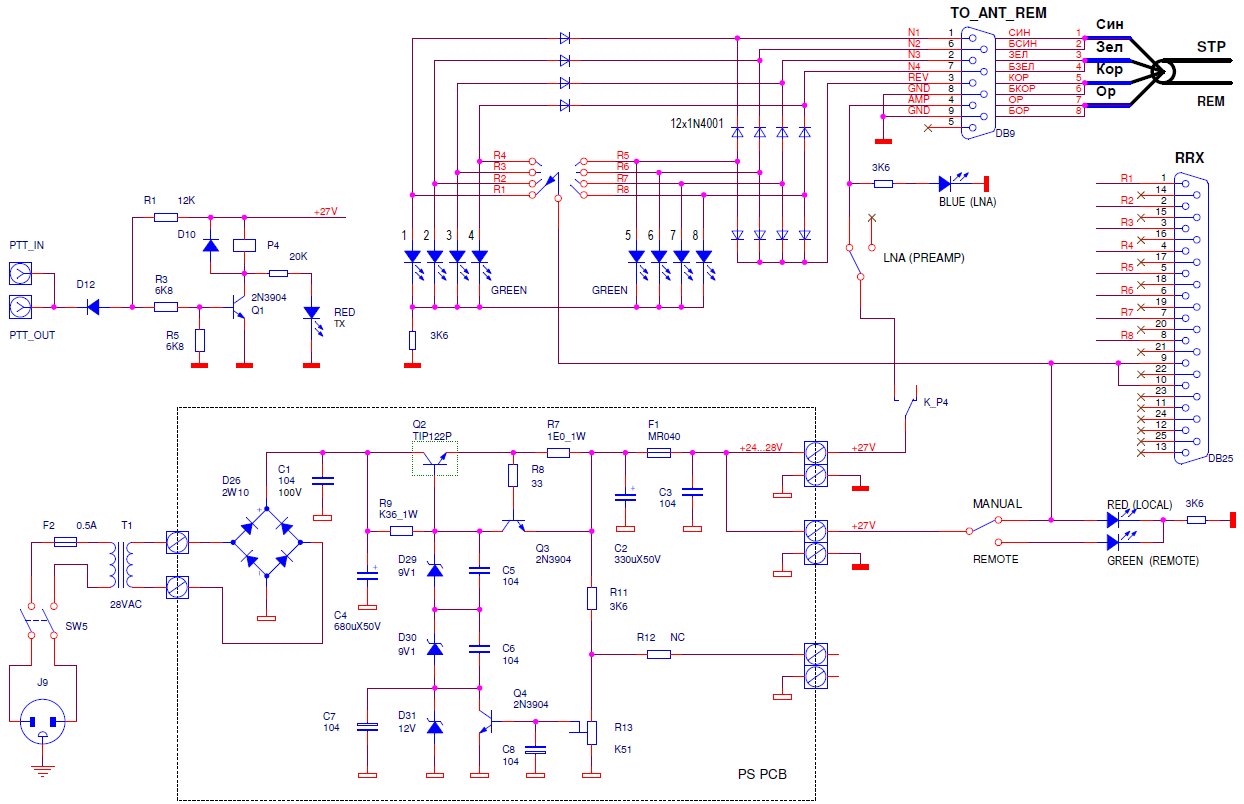

| Рис.2. Схема локального блока | |||
| В выносном блоке (рис.3) использованы герметичные отечественные реле РЭС49 на 27V. Все нагрузочные резисторы имеют значения равные волновому сопротивлению коаксиальных кабелей. ВБ вместе с предусилителем размещены в герметичном пластиковом корпусе Gainta G232 с защитой IP65. Кабели заведены в корпус через гермовводы - MG12. Предусилитель использован двухтактный с ОБ - модифицированная схема и конструкция на основе Common Base Transformer Feedback Norton Amplifiers. Предусилитель имеет усиление 11db, АЧХ плоская (неравномерность < 0.3db) в диапазоне 1-12МГц, значение IP3 не хуже +40dbm и подтверждается измерениями на 15 экземплярах только на позиции RO2E. Предусилитель потребляет около 120мА и питается от 12V, а избыточное падение напряжения на стабилизаторе используется как легкий обогрев бокса ВБ. Потенциально, предусилитель выдерживает мощность в пару кВт в передающей антенне расположенной в 50м от приемной антенны. Для защиты от наводок во время грозы и от статики, в антенных блоках и в предусилителе предусмотрены разрядники. На входе преусилителя включена буферная нагрузка в виде лампы 12В/0.1А и диодный ограничитель, что позволяет выдерживать до 5-10Вт наведенных на вход предусилителя, что особенно важно при малом разносе RX/TX антенн. Также, на всякий случай, в локальном блоке предусмотрена возможность автоматического отключения питания предусилителя по сигналу PTT. | |||
 |
|||

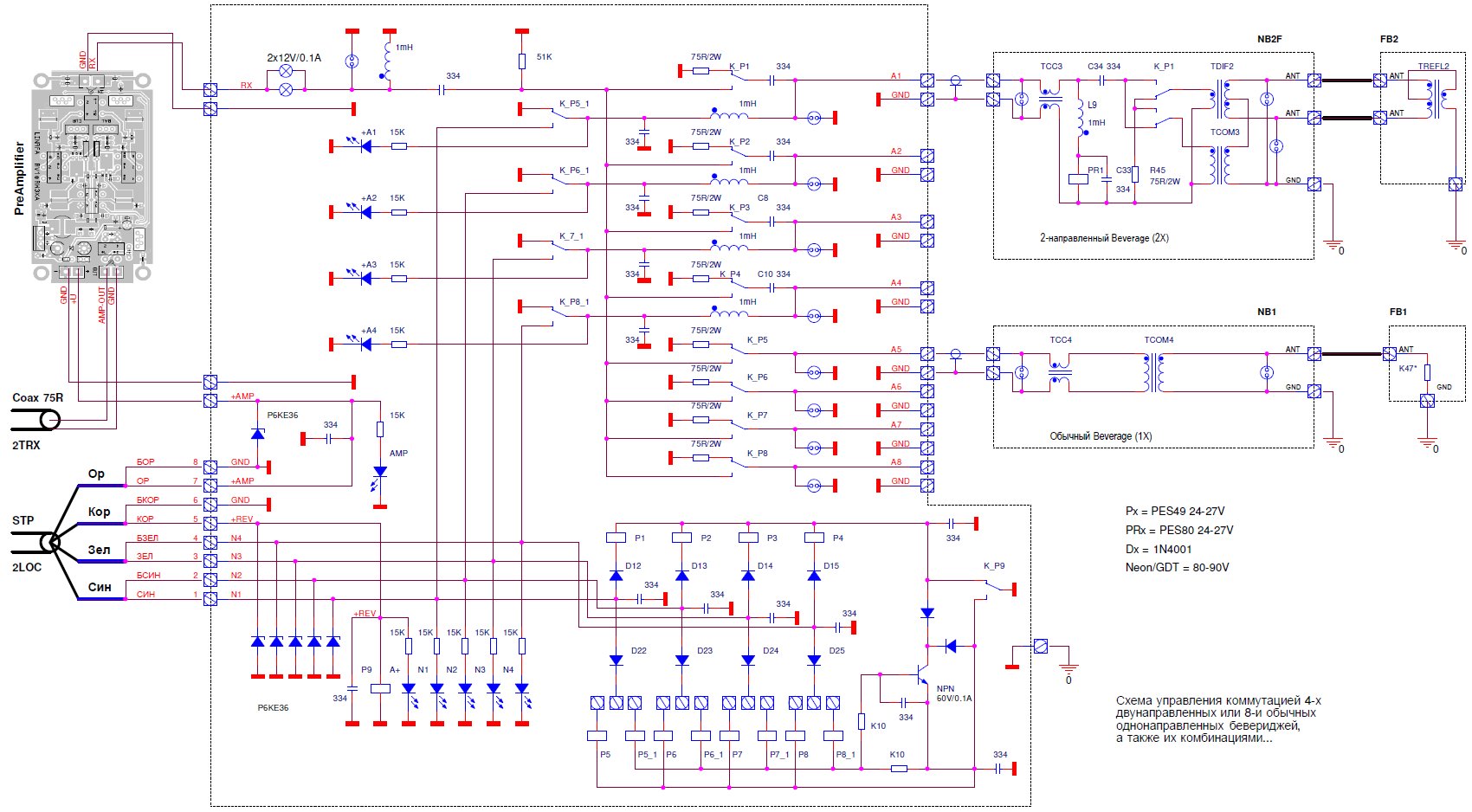

| Рис.3. Схема выносного блока | |||

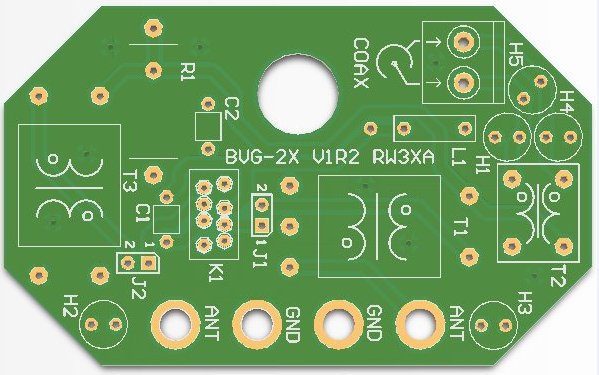

| Для унификации, удобства и надежности эксплуатации для выносного блока и модулей разработаны и изготовлены двусторонние печатные платы (рис.6). Антенны могут работать в фиксированном режиме, т.е. без возможности переключений или в переключаемом режиме. Выбор режима задается перемычками (рис.4) на плате ВБ. Первая группа антенн (N1-N4) может работать в фиксированном режиме или в переключаемом режиме, вторая группа антенн - N5-N8 только фиксированные. При этом, выбрав в первой группе переключаемый режим, соответствующая зеркальная антенна во второй группе уже не может быть использована. Пример для антенны N1: для фиксированного режима нужно замкнуть левую перемычку для антенны "1" (см. рисунок ниже), а для переключаемого - правую перемычку x2. Соответственно, с правой перемычкой использование антенны N5 будет исключено.
Выносной блок находится на улице, вдали от шека, а как показывает опыт, ремонт антенн не такое уж и редкое явление, т.к. разные животные (в буквальном и переносном смысле) грызут/обрывают кабели и плотна антенн. Чтобы оперативно видеть состояние коммутации, на плату удаленного блока была добавлена индикация напряжения на входных линиях управляющего кабеля и в фидерах подключенных антенн. Это позволило значительно упростить уличную диагностику и ускорить ремонт, особенно в мороз и темное время. Также, на плате предусмотрен отдельный разъем для управления от контроллера, например, при использовании в качестве модуля коммутации приемных антенн в готовящейся новой, 2-й версии антенного экстендера. |
|||
 |
|||

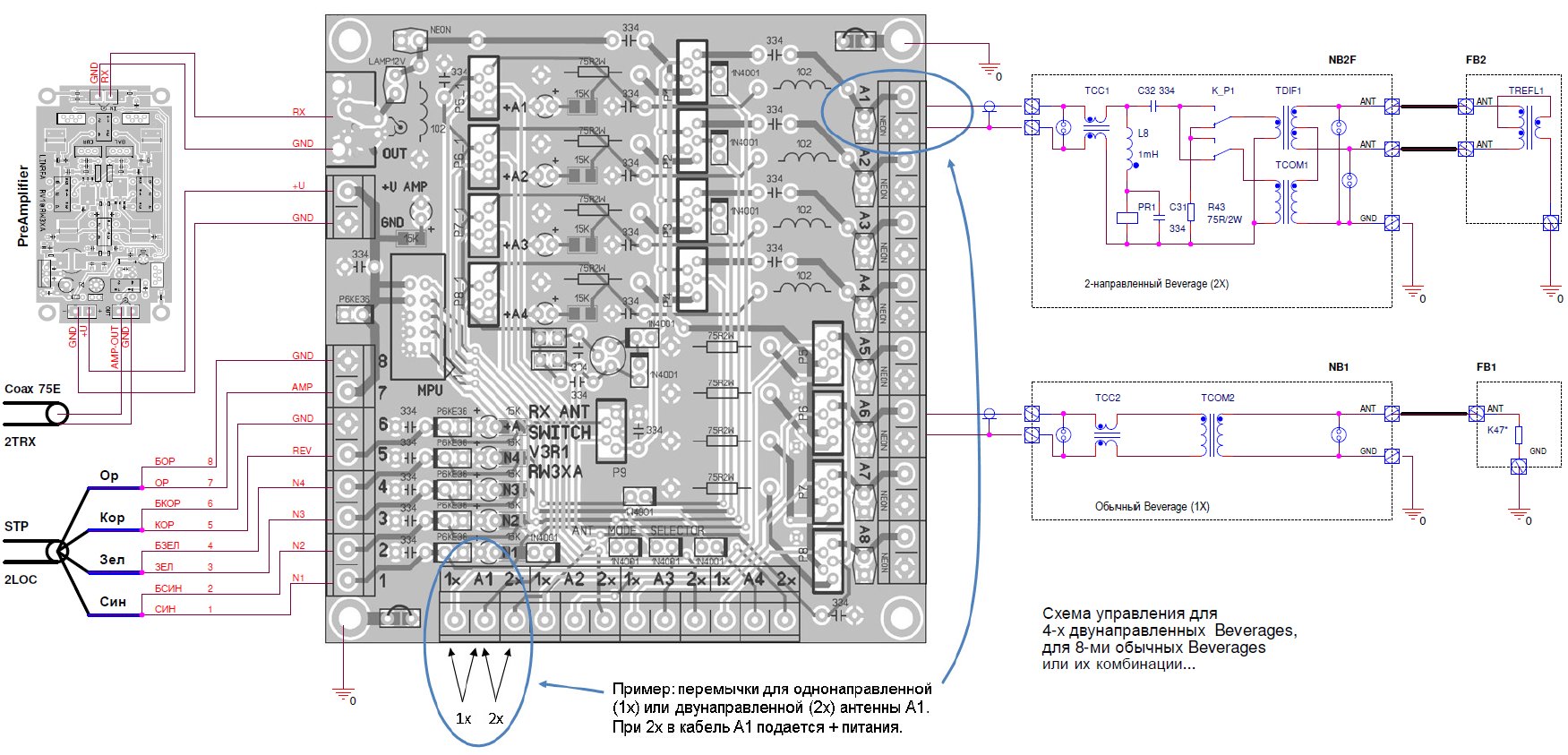

| Рис.4. Выбор типа антенн и схема подключений в выносном блоке | |||
|

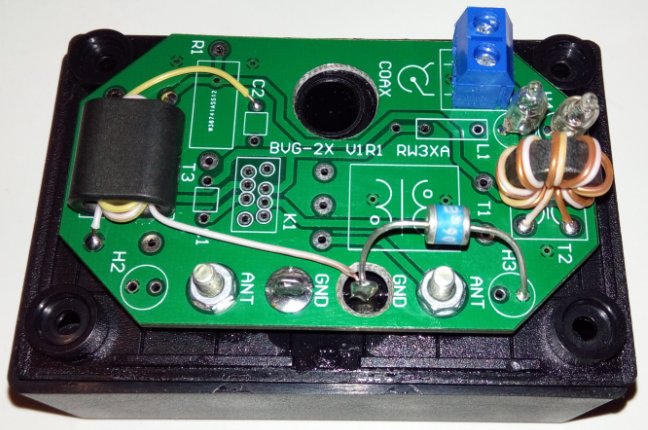

Для согласования и подключения антенн к ВБ применены унифицированные модули (рис.5), которые можно использовать в разных вариантах схем и в разных комбинациях: тип 1Х - трансформатор согласования (например, однонаправленный беверидж), тип 2Х - трансформатор согласования и реле переключения направления (например, двунаправленный беверидж), 2XL - нагрузочный трансформатор для двунаправленного бевериджа. Конечно же, можно использовать и под другие потребности переключений, например, коммутация нагрузок/трансформаторов или дополнительных полотен антенны. В модулях использованы герметичные отечественные реле РЭС80 на 27V (паспорт 00). |
|||
 |
|||

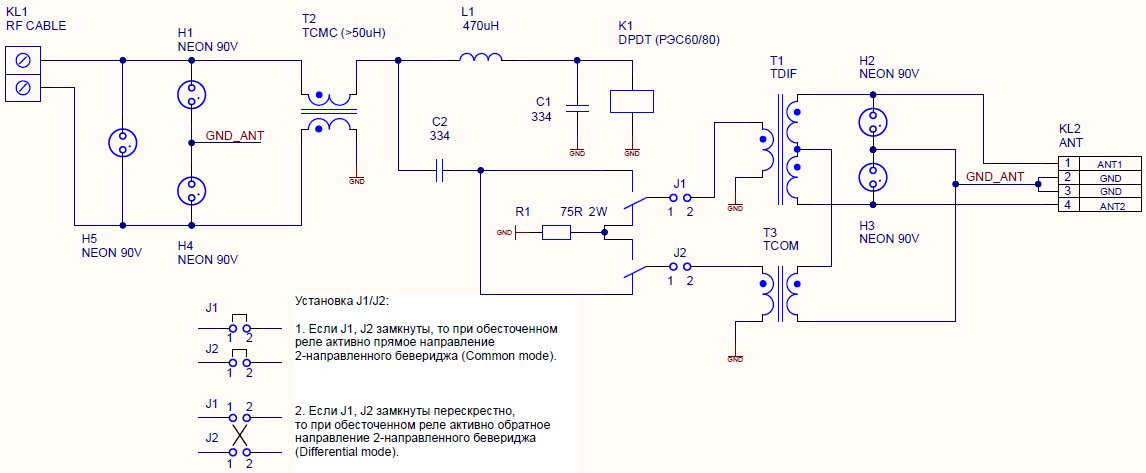

| Рис. 5. Схема выносного (антенного) модуля двунаправленного бевериджа | |||
|
|
|||
|

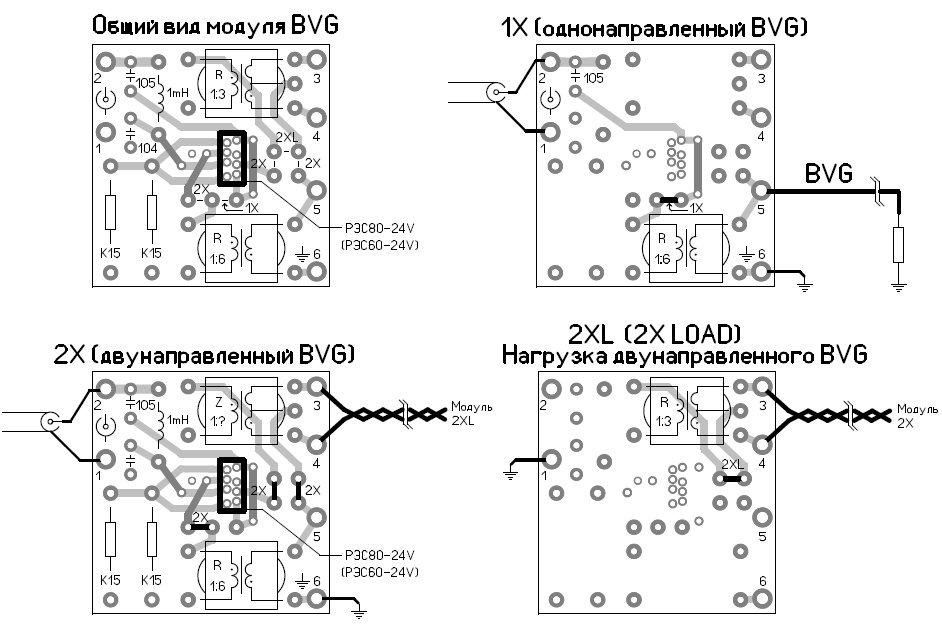

Рис.6. Варианты использования различных выносных (антенных) модулей |
|||
 |
 |
 |
|
 |
 |
 |
|

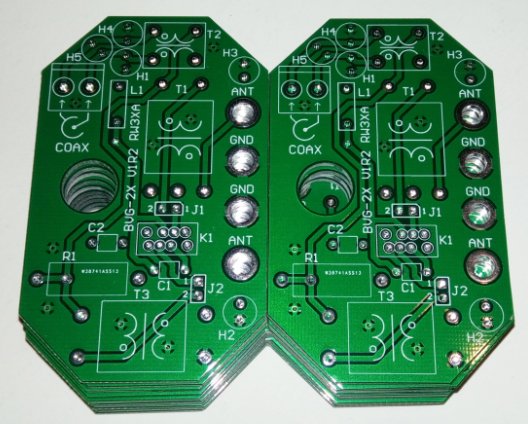

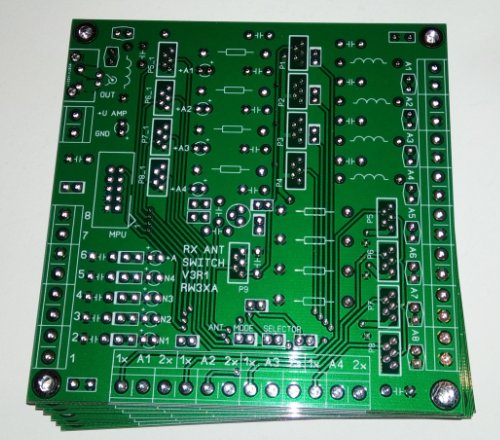

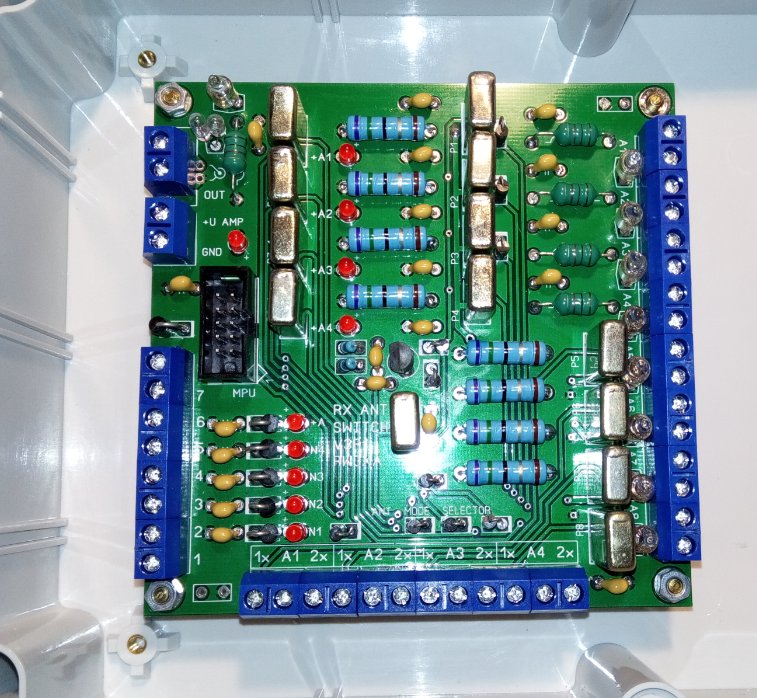

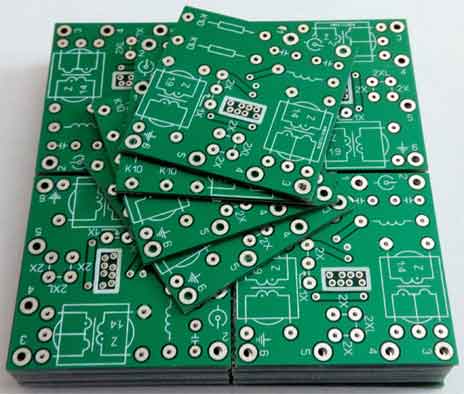

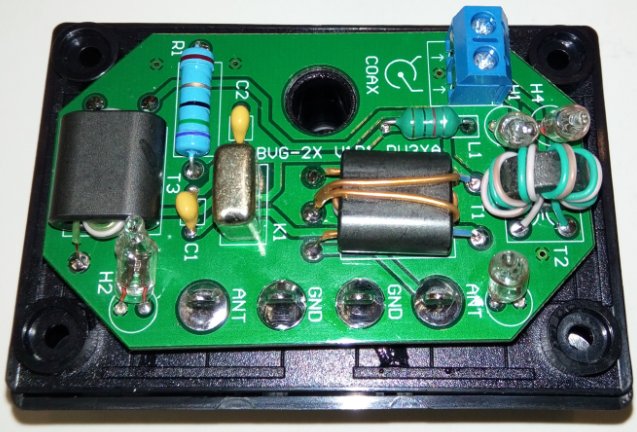

| Фото.7. Платы блоков и модулей | |||
 |
 |
 |
|
 |
 |
 |
|

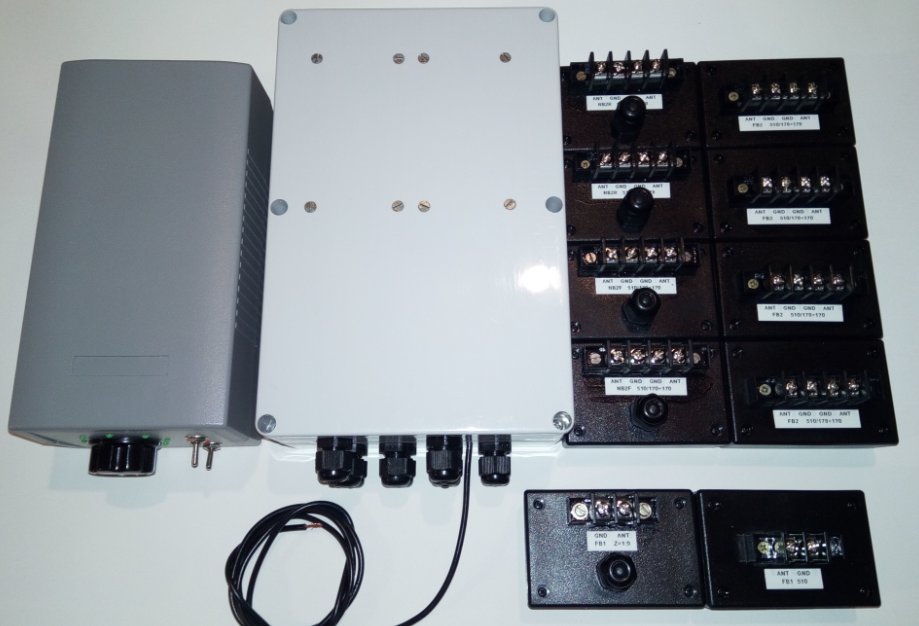

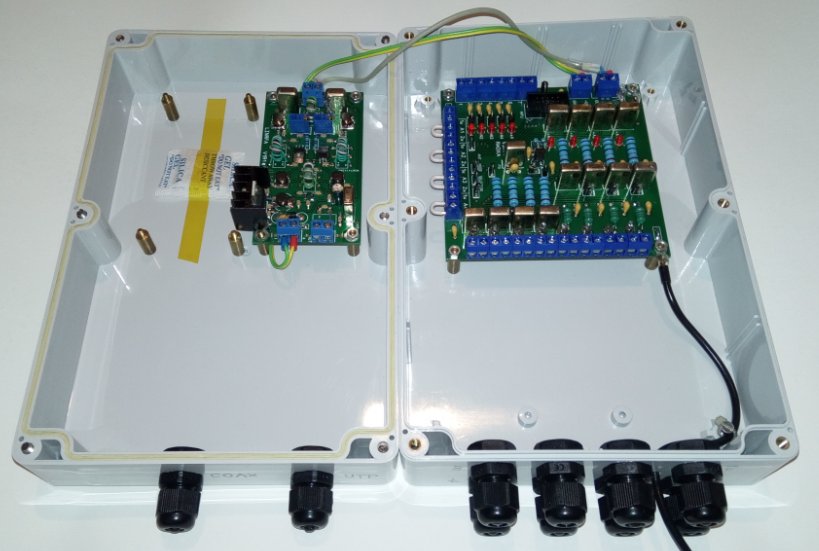

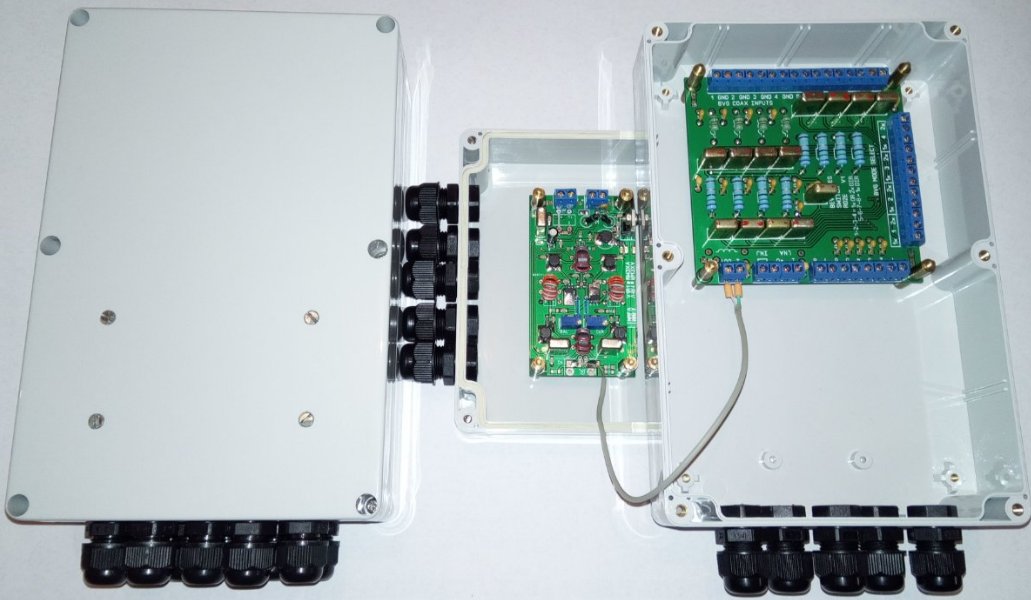

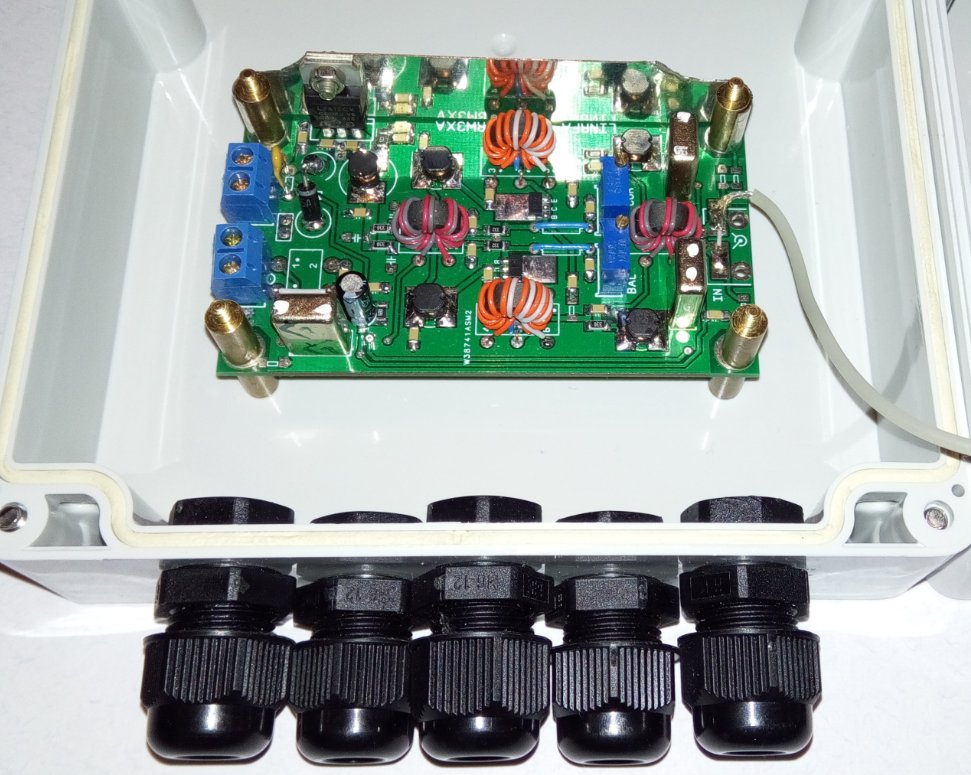

| Фото.8. Конструкция выносных блоков | |||
|
|
|
|
